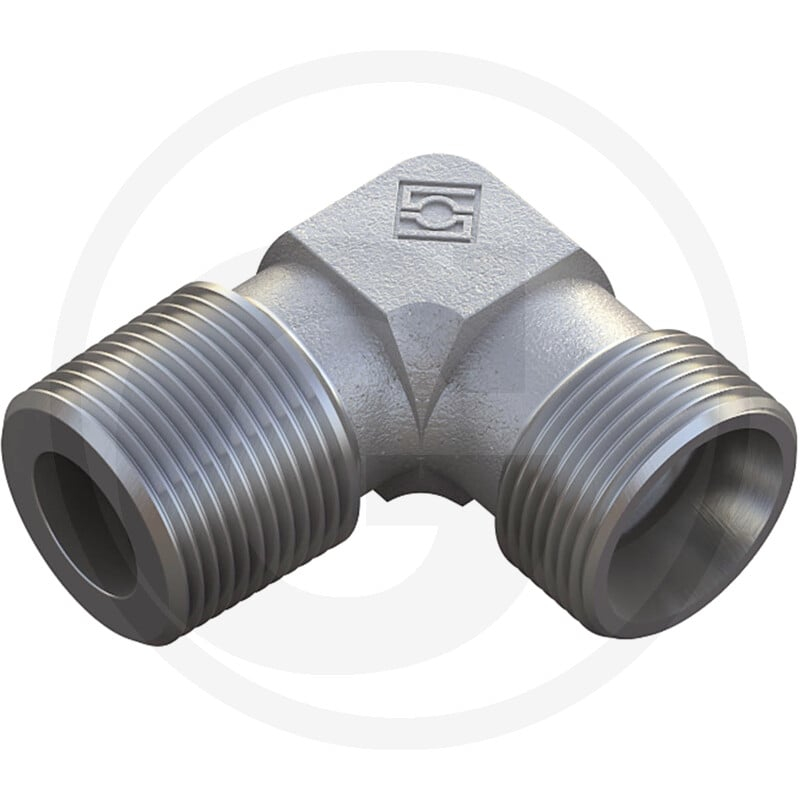

Verschraubung Typ: X - We 15 - L1/ 2 Npt

Die STAUFF X-WEN 15 L 1/2 ist eine Winkel-Einschraubverschraubung, die als Ersatzteil in Granit Maschinen verbaut wird. Diese Verschraubung dient der Verbindung von hydraulischen Leitungen und Systemen. Die Baureihe ist 15 L, das Einschraubgewinde beträgt 1/2" NPT und das Anschlussgewinde M22 x 1,5. Die PN beträgt 315 bar.

Die Abmessungen der Verschraubung sind wie folgt: L (mm) 28, D1 (mm) 15 L, L1 (mm) 32, L2 (mm) 21, L3 (mm) 34, S1 (mm) 19, S2 (mm) 27. Das Gewicht beträgt 130 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601258
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WEN
• Bezeichnung: Winkel-Einschraubverschraubung
• Baureihe: 15 L
• Einschraubgewinde: 1/2" NPT
• Dichtungsart: Gewindedichtend
• PN (bar): 315
• L (mm): 28
• Anschlussgewinde: M22 x 1,5
• D1 (mm): 15 L
• L1 (mm): 32
• L2 (mm): 21
• L3 (mm): 34
• S1 (mm): 19
• S2 (mm): 27
• Gewinde T: 1/2" NPT
• Gewicht: 130 g
