Ersatzteil
Verschraubung Typ: X - We 12 - S3/ 8 Npt
Art.Nr.81601280

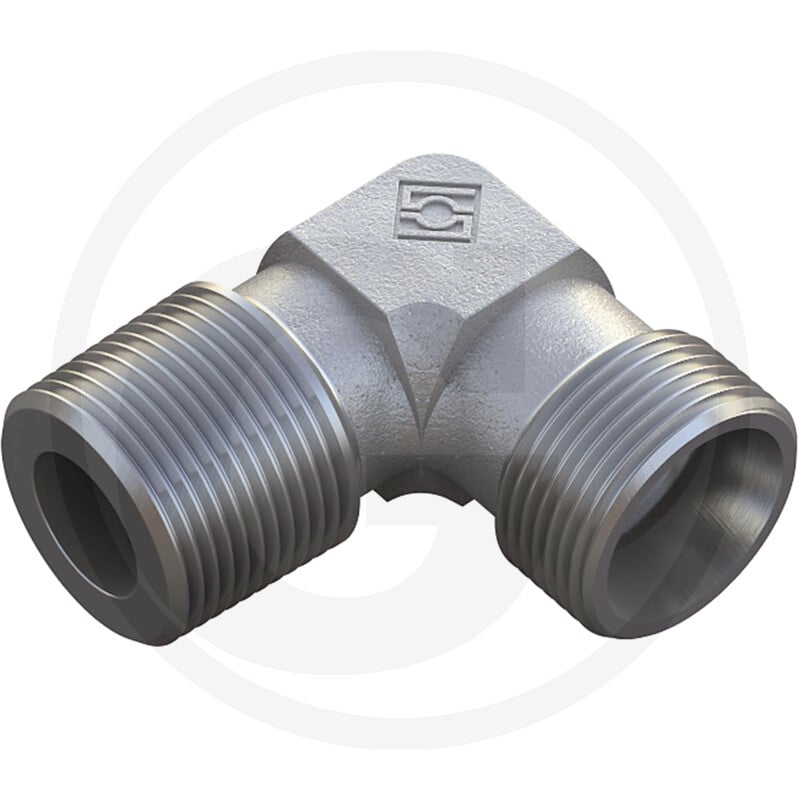

Die STAUFF X-WEN 12 S 3/8 ist eine Winkel-Einschraubverschraubung, die für den Einsatz in Granit Maschinen konzipiert ist. Sie zeichnet sich durch eine gewindedichtende Dichtung aus und ist für einen Druck von bis zu 630 bar (PN 630) geeignet. Die Baureihe ist 12 S.
Die Verschraubung verfügt über ein Einschraubgewinde von 3/8" NPT und ein Anschlussgewinde von M20 x 1,5. Ihre Abmessungen betragen: L 29 mm, D1 12 S, L1 38 mm, L2 21,5 mm, L3 28 mm, S1 17 mm und S2 24 mm. Das Gewicht der Komponente beträgt 108 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601280
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Winkel
- Typformel: X-WEN
- Einschraubgewinde: 3/8" NPT
- Dichtungsart: Gewindedichtend
- PN (bar): 630
- L (mm): 29
- Anschlussgewinde: M20 x 1,5
- D1 (mm): 12 S
- L1 (mm): 38
- L2 (mm): 21,5
- L3 (mm): 28
- S1 (mm): 17
- S2 (mm): 24
- Gewinde T: 3/8" NPT
- Gewicht: 108 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,108 KG |
