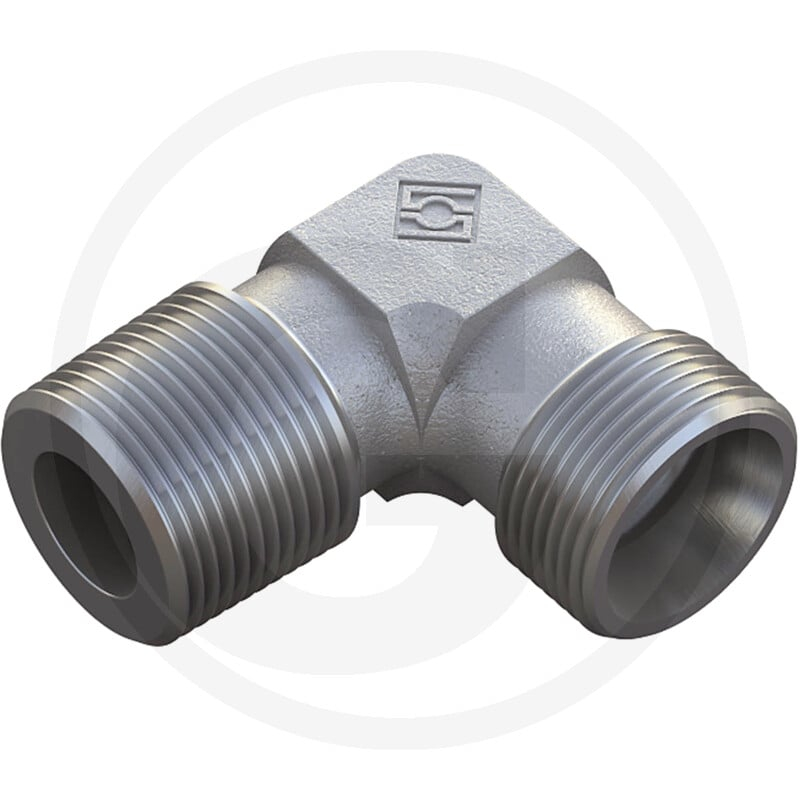

Verschraubung Typ: X - We 10 - L1/ 4 Npt

Die STAUFF X-WEN 10 L 1/4 ist eine Winkel-Einschraubverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie zeichnet sich durch ihre Bauform als Winkel aus und gehört zur Baureihe 10 L. Die Einschraubgewinde beträgt 1/4" NPT und die Dichtungsart ist gewindedichtend. Der Artikel ist mit einem PN-Wert von 315 bar spezifiziert. Die Abmessungen betragen L: 22 mm, Anschlussgewinde M16 x 1,5, D1: 10 L, L1: 30 mm, L2: 15 mm, L3: 27 mm, S1: 14 mm und S2: 19 mm. Das Gewicht der Komponente beträgt 52 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601254
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WEN
• Baureihe: 10 L
• Einschraubgewinde: 1/4" NPT
• Dichtungsart: Gewindedichtend
• PN (bar): 315
• L (mm): 22
• Anschlussgewinde: M16 x 1,5
• D1 (mm): 10 L
• L1 (mm): 30
• L2 (mm): 15
• L3 (mm): 27
• S1 (mm): 14
• S2 (mm): 19
• Gewinde T: 1/4" NPT
• Gewicht: 52 g
