Verschraubung Typ: X - We 08 - S1/ 4 Npt

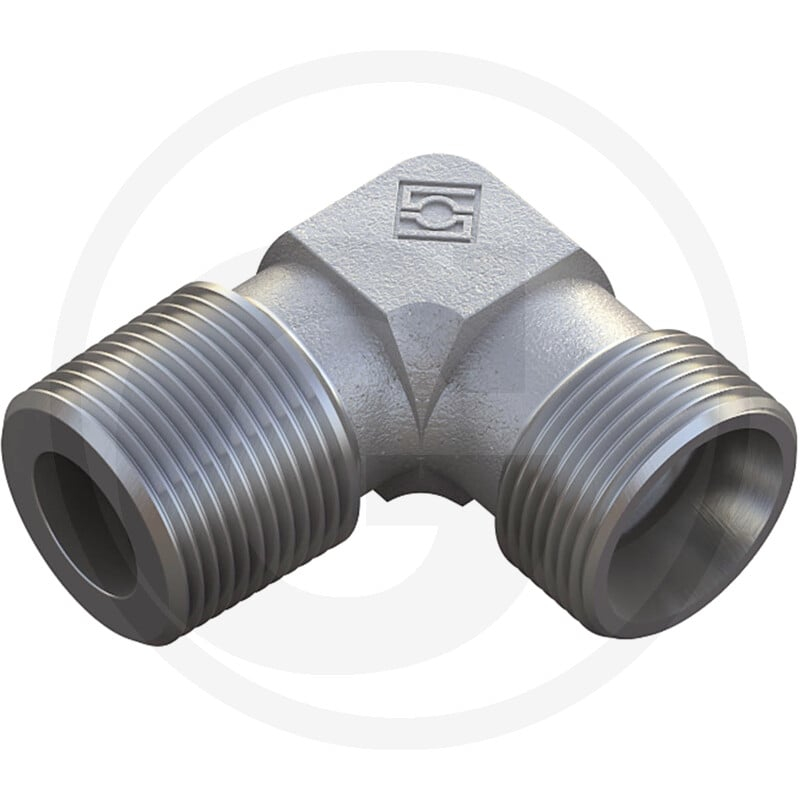

Die STAUFF X-WEN 08 S 1/4 ist eine Winkel-Einschraubverschraubung, die als Ersatzteil in Granit Maschinen verbaut wird. Die Baureihe ist 8 S und das Einschraubgewinde beträgt 1/4" NPT. Die Verschraubung verfügt über eine gewindedichtende Dichtung und ist für einen Druck von 630 bar (PN) ausgelegt.

Technische Details umfassen einen Anschlussgewinde von M16 x 1,5 sowie Abmessungen von D1 (8 S), L1 (32 mm), L2 (17 mm), L3 (27 mm), S1 (17 mm) und S2 (19 mm). Das Gewicht der Komponente beträgt 64 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601278
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WEN
• Bezeichnung: Winkel-Einschraubverschraubung
• Baureihe: 8 S
• Einschraubgewinde: 1/4" NPT
• Dichtungsart: Gewindedichtend
• PN (bar): 630
• Anschlussgewinde: M16 x 1,5
• D1 (mm): 8 S
• L1 (mm): 32
• L2 (mm): 17
• L3 (mm): 27
• S1 (mm): 17
• S2 (mm): 19
• Gewinde T: 1/4" NPT
• Gewicht: 64 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
