Ersatzteil
Verschraubung Typ: X - We 08 - L1/ 4 Npt
Art.Nr.81601253

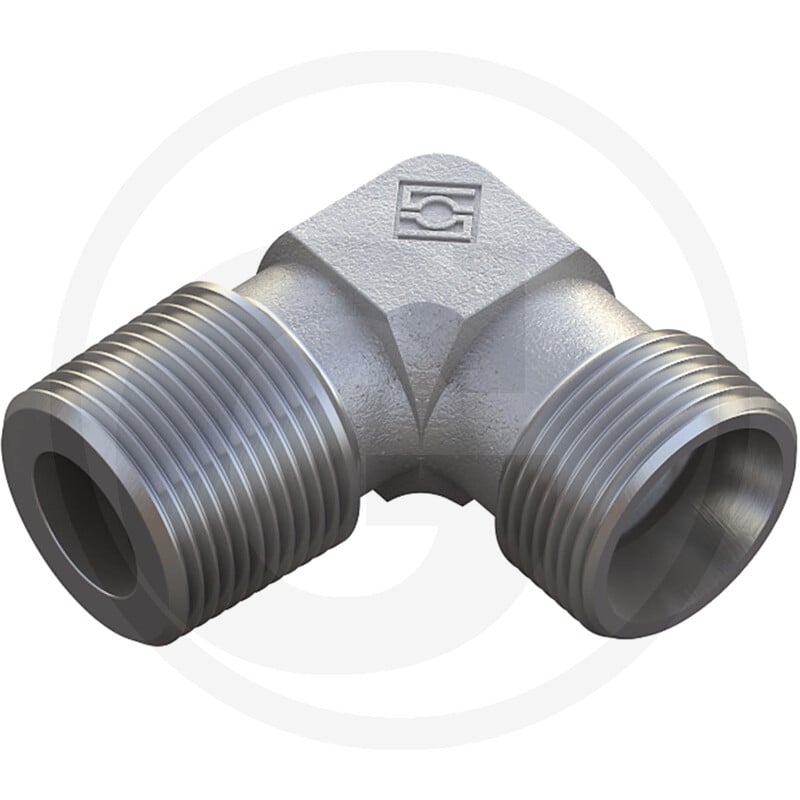

Die STAUFF X-WEN 08 L 1/4 ist eine Winkel-Einschraubverschraubung, die als Ersatzteil in verschiedenen Granit Maschinen zum Einsatz kommen kann. Die Baureihe 8 L zeichnet sich durch eine robuste Bauweise aus.
Diese Verschraubung verfügt über ein Einschraubgewinde von 1/4" NPT und einen Anschlussgewind von M14 x 1,5. Der PN-Wert beträgt 315 bar. Die Abmessungen betragen D1 (8 L), L1 (29 mm), L2 (14 mm), L3 (26 mm), S1 (14 mm) und S2 (17 mm). Das Gewicht der Komponente beträgt 36 g.
Als Einschraubverschraubung dient dieses Teil der sicheren Verbindung von Hydraulikleitungen und -komponenten innerhalb des Systems.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601253
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Winkel
- Typformel: X-WEN
- Baureihe: 8 L
- Einschraubgewinde: 1/4" NPT
- Dichtungsart: Gewindedichtend
- PN (bar): 315
- Anschlussgewinde: M14 x 1,5
- D1 (mm): 8 L
- L1 (mm): 29
- L2 (mm): 14
- L3 (mm): 26
- S1 (mm): 14
- S2 (mm): 17
- Gewinde T: 1/4" NPT
- Gewicht: 36 g
Technische Spezifikationen
| Typformel | X-WEN |
| Bezeichnung | Winkel-Einschraubverschraubung |
| Baureihe | 8 L |
| Einschraubgewinde | 1/4" NPT |
| PN (bar) | 315 |
| Anschlussgewinde | M14 x 1,5 |
| Bauform | Winkel |
| D1 (mm) | 8 L |
| L1 (mm) | 29 |
| L2 (mm) | 14 |
| L3 (mm) | 26 |
| S1 (mm) | 14 |
| S2 (mm) | 17 |
| Dichtungsart | Gewindedichtend |
| Gewinde T | 1/4" NPT |
| Sperrgut | Ja |
| Gewicht | 0,036 KG |
