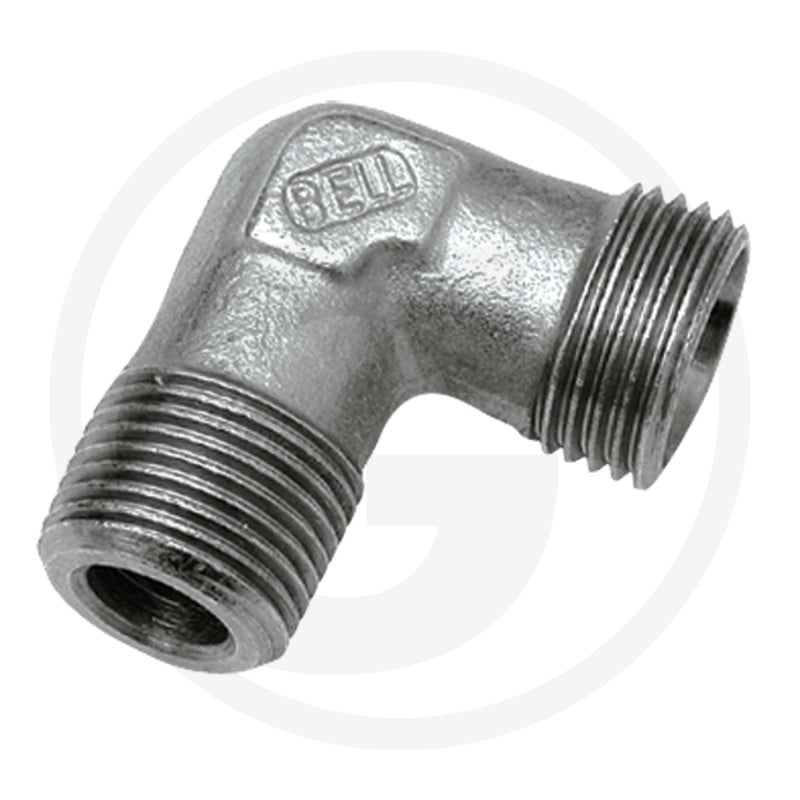

Verschraubung Typ: X - We 06 - L1/ 8 Npt

Die STAUFF X-WEN 06 L 1/8 ist eine Winkel-Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Diese Verschraubung zeichnet sich durch ihre Bauform als Winkel aus und ist für den Einsatz unter einem Druck von 315 bar (PN) geeignet.

Die Verschraubung verfügt über ein Einschraubgewinde von 1/8" NPT und ein Anschlussgewinde von M12 x 1,5. Sie ist gewindedichtend und hat folgende Maße: L (19 mm), D1 (6 L), L1 (27 mm), L2 (11,5 mm), L3 (20 mm), S1 (12 mm), S2 (14 mm). Das Gewicht beträgt 20 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601251
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WEN
• Einschraubgewinde: 1/8" NPT
• Dichtungsart: Gewindedichtend
• PN (bar): 315
• L (mm): 19
• Anschlussgewinde: M12 x 1,5
• D1 (mm): 6 L
• L1 (mm): 27
• L2 (mm): 11,5
• L3 (mm): 20
• S1 (mm): 12
• S2 (mm): 14
• Gewinde T: 1/8" NPT
• Gewicht: 20 g
