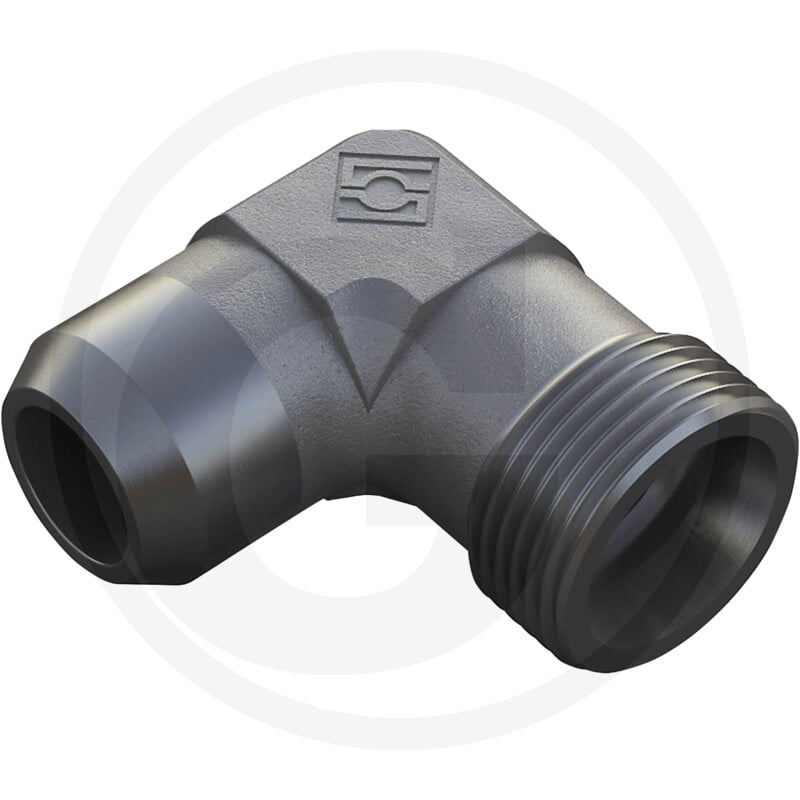

Verschraubung Typ: X - Was 15 - L

Die STAUFF X-WASV 15 L ist eine Winkel Anschweißverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 15 L und ist für einen Druck von 315 bar (PN 315) ausgelegt. Die Bauteilform ist ein Winkel.

Die Anschlüsse der Verschraubung sind ein M22 x 1,5 Gewinde. Die Abmessungen betragen: L1 36 mm, L2 21 mm, L3 28 mm, S1 19 mm, S2 27 mm und D3 19 mm. Das Gewicht der Komponente beträgt 120 g.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81603064
• Typ: X-WASV
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• PN (bar): 315
• Anschlussgewinde: M22 x 1,5
• D1 (mm): 15 L
• L1 (mm): 36
• L2 (mm): 21
• L3 (mm): 28
• S1 (mm): 19
• S2 (mm): 27
• D3 (mm): 19
• Gewicht: 120 g
