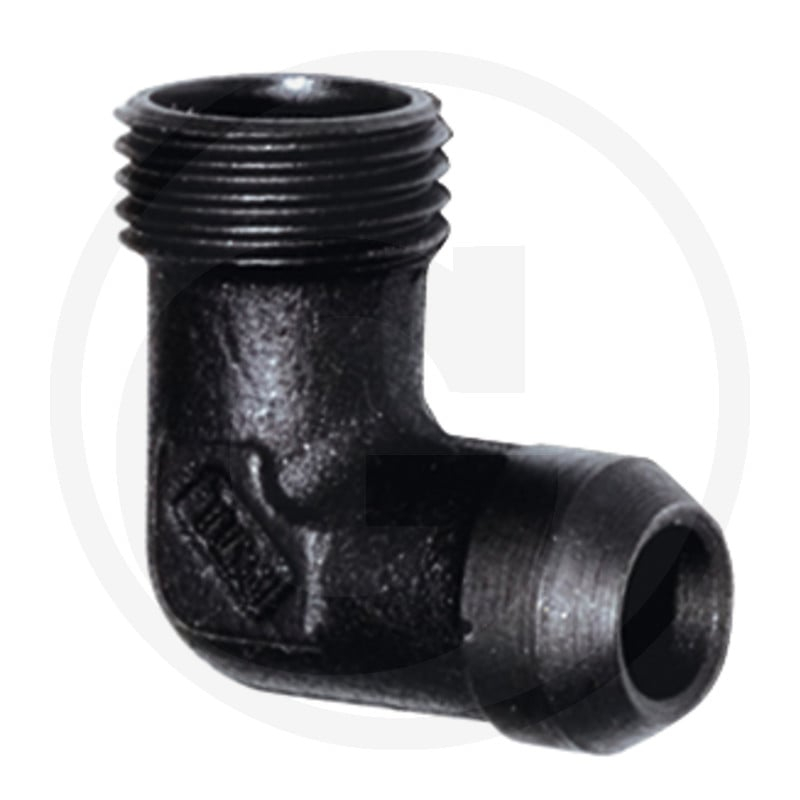

Winkel Anschweißverschraubung, Ohne Mutt

Die STAUFF X-WASV 06 L ist eine Winkel Anschweißverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform und die Typformel X-WASV aus.

Diese Verschraubung der Baureihe 6 L ist für einen Betriebsdruck von 315 bar geeignet und verfügt über ein Anschlussgewinde von M12 x 1,5. Die Abmessungen betragen D1 (6 L), L1 (27 mm), L2 (12 mm), L3 (18,5 mm), S1 (12 mm), S2 (14 mm) und D3 (10 mm). Das Gewicht der Komponente beträgt 18 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81603060
• Typ: X-WASV
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• PN (bar): 315
• Anschlussgewinde: M12 x 1,5
• D1 (mm): 6 L
• L1 (mm): 27
• L2 (mm): 12
• L3 (mm): 18,5
• S1 (mm): 12
• S2 (mm): 14
• D3 (mm): 10
• Gewicht: 18 g
