Ersatzteil
X-Tv 22-12-22 L
Art.Nr.81600245

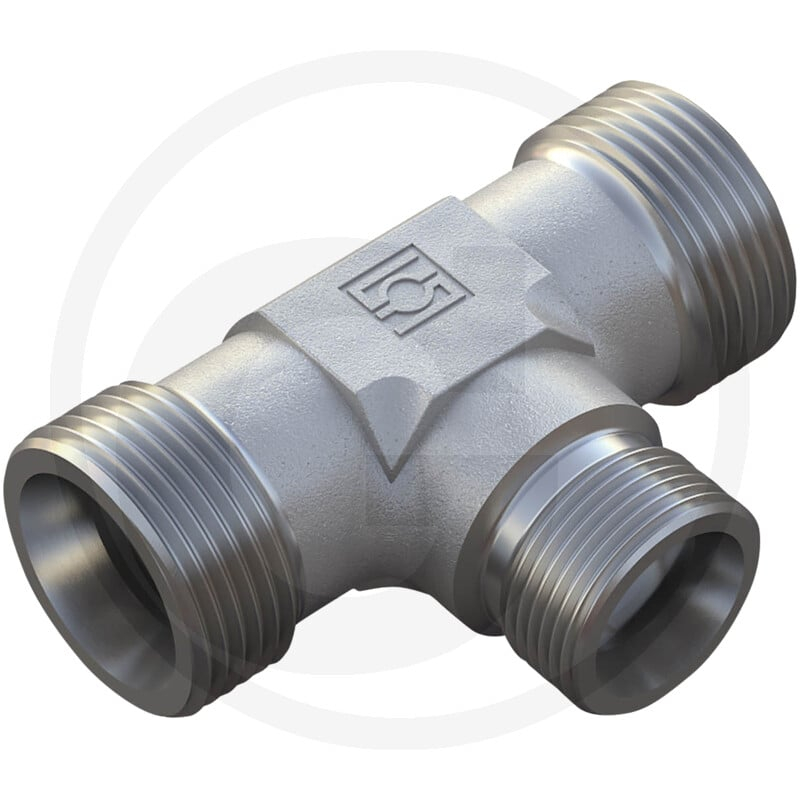

Die STAUFF X-TV 22-12-22 L ist eine T-Reduzierverschraubung, die Bestandteil von Hydrauliksystemen und -anwendungen in der Land- und Baumaschinerie sein kann. Die Verschraubung hat eine T-Form und gehört zur Baureihe 22 L / 12 L / 22 L. Sie ist für einen Betriebsdruck von 315 bar ausgelegt. Die technischen Maße betragen D1 (22 L), D2 (12 L), L1 (44 mm), L2 (27,5 mm), L3 (27,5 mm), L4 (28 mm), L5 (44 mm), S1 (36 mm), S2 (22 mm), S3 (36 mm), S4 (27 mm), L6 (44 mm), D3 (22 L), L7 (43 mm). Das Gewicht der Komponente beträgt 202 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600245
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: T-Form
- Typformel: X-TV-RED
- PN (bar): 315
- D1 (mm): 22 L
- D2 (mm): 12 L
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,202 KG |
