Ersatzteil

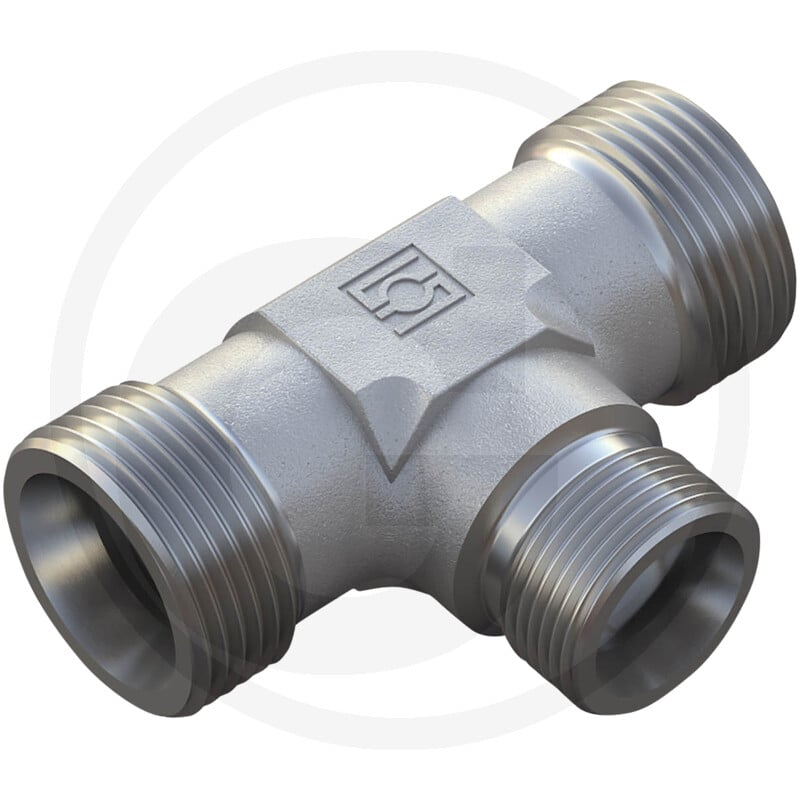

Verschraubung Typ: X - Tr 18/ 12/ 12 - L
Art.Nr.81600239
Die STAUFF X-TV 18-12-12 L ist eine T-Reduzierverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre T-Form und die Typformel X-TV-RED aus. Die Baureihe umfasst die Dimensionen 18 L, 12 L und 12 L. Die Verschraubung ist für einen Druck von 400 bar ausgelegt.
Die technischen Daten umfassen folgende Maße: D1 (18 L), D2 (12 L), L1 (40 mm), L2 (23,5 mm), L3 (24 mm), L4 (24 mm), L5 (40 mm), S1 (22 mm), S2 (24 mm), S3 (22 mm), S4 (32 mm), L6 (39 mm), D3 (12 L) und L7 (39 mm). Das Gewicht der Komponente beträgt 163 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600239
- Passend für: Diverse Systeme
- Kategorie: Ersatzteil
- Bauform: T-Form
- Typformel: X-TV-RED
- PN (bar): 400
- D1 (mm): 18 L
- D2 (mm): 12 L
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,163 KG |
