X-Tv 15-10-15 L

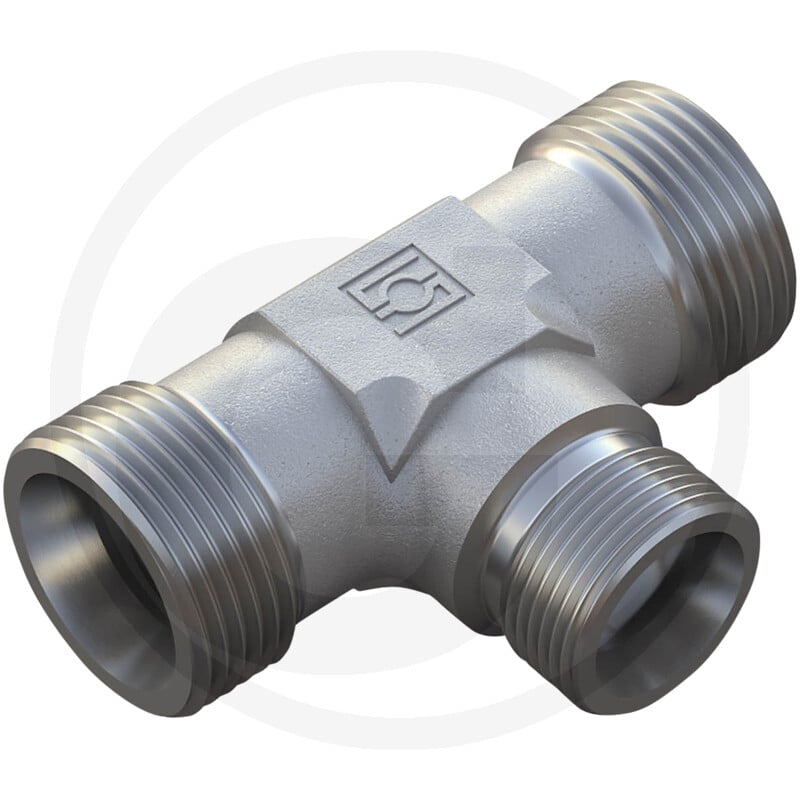

Die STAUFF X-TV 15-10-15 L ist eine T-Reduzierverschraubung aus der Baureihe 15 L / 10 L / 15 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die Verschraubung hat eine T-Form und eine Typformel von X-TV-RED.

Die T-Reduzierverschraubung ist für einen Betriebsdruck von 400 bar ausgelegt. Die Maße betragen D1 (15 L), D2 (10 L) und D3 (15 L). Weitere Abmessungen sind L1 (21 mm), L2 (21 mm), L3 (21 mm), L4 (21 mm), L5 (36 mm), S1 (19 mm), S2 (27 mm), S3 (19 mm), S4 (19 mm), L6 (36 mm) und L7 (36 mm). Das Gewicht der Komponente beträgt 86 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600233
• Typ: X-TV-RED
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Gewicht: 86 g
