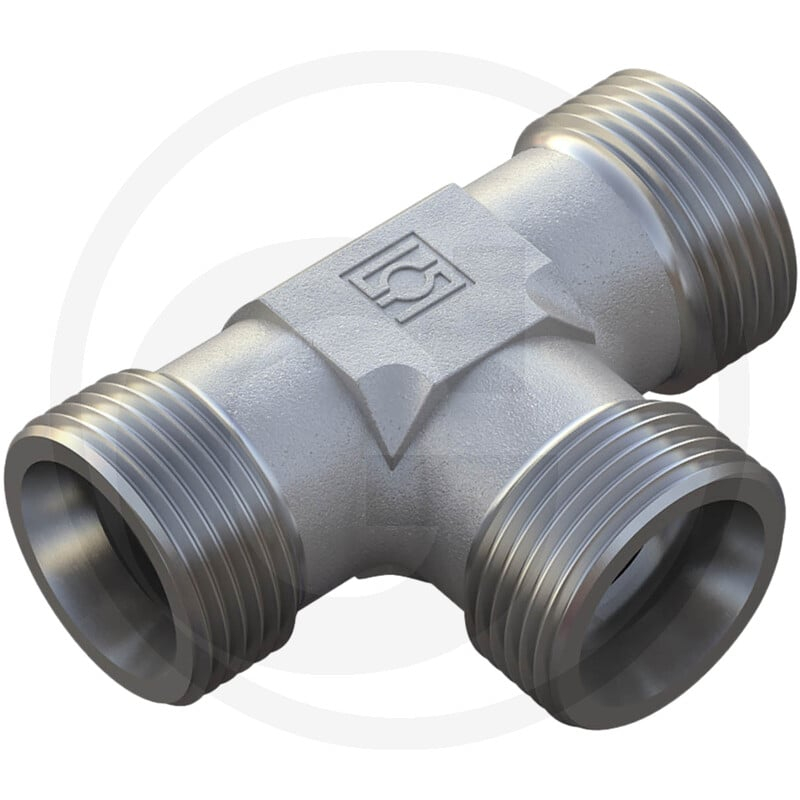

T-Verschraubung, Typ: X-T 10-L

Die STAUFF X-TV 10 L ist eine T-Verschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie zeichnet sich durch ihre T-Form aus und gehört zur Baureihe 10 L. Die T-Verschraubung hat einen PN-Wert von 500 bar und ist mit einem M16 x 1,5 Anschlussgewinde ausgestattet.

Die Maße der Verschraubung betragen D1: 10 L, L1: 60 mm, L2: 15 mm, S1: 14 mm und S2: 19 mm. Das Gewicht der Komponente beträgt 46 g. Als T-Verschraubung dient sie dem Anschluss von Leitungen und Schläuchen in hydraulischen Systemen.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81600173
• Typ: X-TV
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: T-Form
• PN (bar): 500
• Anschlussgewinde: M16 x 1,5
• D1 (mm): 10 L
• L1 (mm): 60
• L2 (mm): 15
• S1 (mm): 14
• S2 (mm): 19
• Gewicht: 46 g
