X-Tv 10-06-10 L

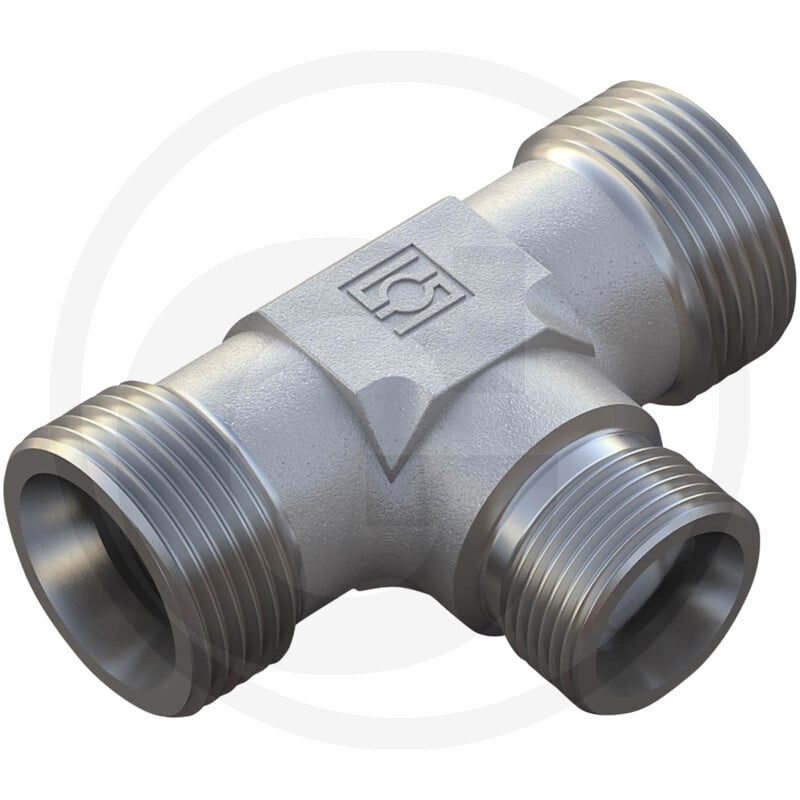

Die STAUFF X-TV 10-06-10 L ist eine T-Reduzierverschraubung, die Bestandteil von hydraulischen Systemen sein kann. Sie zeichnet sich durch ihre Bauform in T-Form aus. Die Typformel lautet X-TV-RED.

Die Verschraubung gehört zur Baureihe 10 L / 6 L / 10 L und ist für einen Betriebsdruck von 500 bar geeignet. Die Abmessungen betragen D1 (10 L), D2 (6 L) und D3 (10 L). Weitere Maße sind L1 (15 mm), L2 (15 mm), L3 (15 mm), L4 (15 mm), L5 (30 mm), L6 (30 mm) und L7 (30 mm). Die Gewinde betragen S1 (14 mm), S2 (19 mm), S3 (14 mm) und S4 (17 mm). Das Gewicht der Komponente beträgt 35 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600217
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: T-Form
• Typformel: X-TV-RED
• PN (bar): 500
• D1 (mm): 10 L
• D2 (mm): 6 L
• D3 (mm): 10 L
• L1 (mm): 15
• L2 (mm): 15
• L3 (mm): 15
• L4 (mm): 15
• L5 (mm): 30
• L6 (mm): 30
• L7 (mm): 30
• S1 (mm): 14
• S2 (mm): 19
• S3 (mm): 14
• S4 (mm): 17
• Gewicht: 35 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
