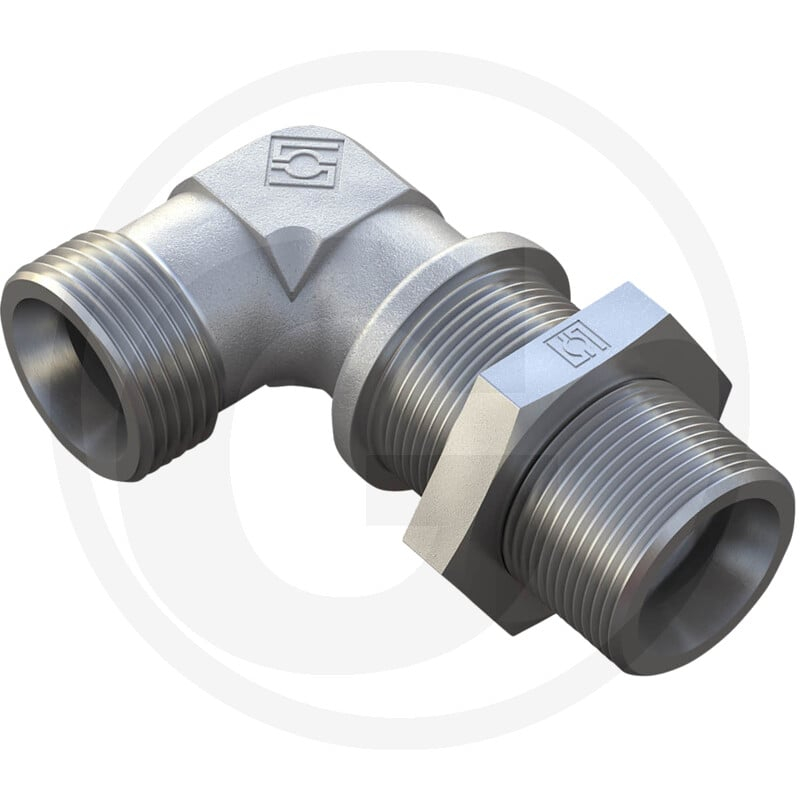

X-Swv 20 S

Die STAUFF X-SWV 20 S ist eine Winkel-Schottverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 20 S und ist für einen Betriebsdruck von 400 bar ausgelegt.

Diese Komponente dient als Winkelstück und ermöglicht eine bequeme Verbindung in hydraulischen Systemen. Die Verschraubung verfügt über einen Anschlussgewinde von M30 x 2 und weist folgende Maße auf: C (M30x2), D1 (20 S), L2 (26,5 mm), L3 (48 mm), L4 (26,5 mm), L5 (33,5 mm), S1 (27 mm), S2 (41 mm) und S3 (36 mm). Das Gewicht der Komponente beträgt 384 g.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81600453
• Typ: Winkel-Schottverschraubung
• Passend für: Granit
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-SWV
• Baureihe: 20 S
• PN (bar): 400
• Anschlussgewinde: M30 x 2
• Gewicht: 384 g

Hinweis

Bitte prüfen Sie vor der Verwendung die Kompatibilität mit Ihrem spezifischen Maschinensystem.
