X-Swr 35 L 1.1/4

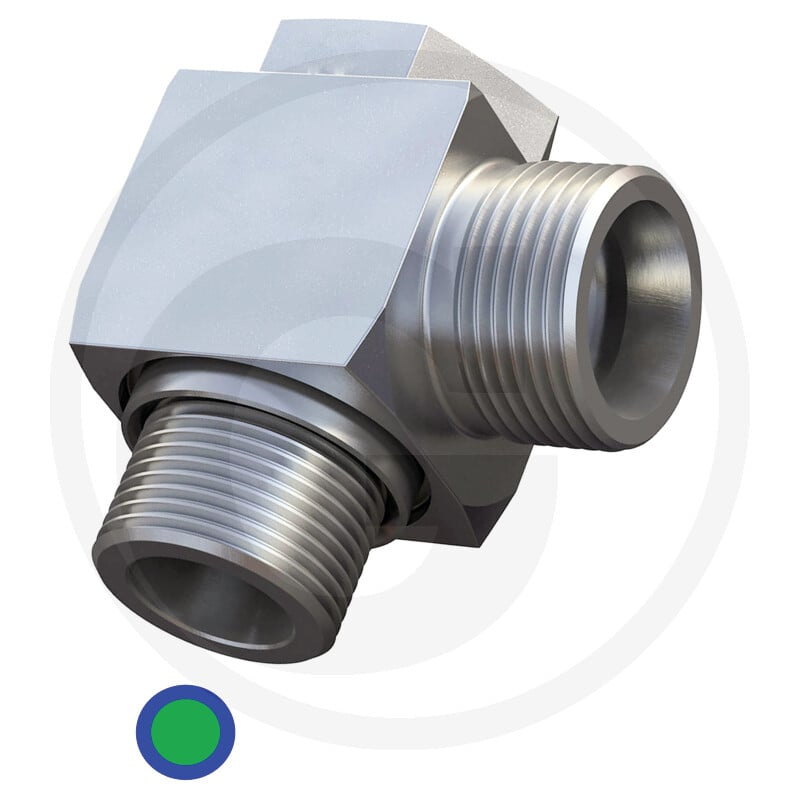

Die GRANIT X-SWR 35 L 1.1/4 ist eine Schwenkverschraubung der Baureihe 35 L. Sie dient als Verbindungselement in verschiedenen Systemen und ermöglicht eine flexible Ausrichtung der Leitungen. Die Verschraubung verfügt über ein Einschraubgewinde von 1.1/4" BSP und einen Anschlussgewind von M42 x 2,0.

Technische Daten der Schwenkverschraubung umfassen eine Bauform als Winkel, einen PN-Wert von 160 bar und ein Gewicht von 1,53 kg. Die Maße betragen L1 (45,5 mm), L2 (35 mm), L3 (80 mm), L4 (35,5 mm) und L5 (20 mm). Ein Rohr mit einem Durchmesser von 35 mm kann angeschlossen werden. Die Schwenkverschraubung ist mit einer Dichtkante ausgestattet.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 87004152
• Passend für: Diverse Systeme
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-SWR
• Einschraubgewinde: 1.1/4" BSP
• Dichtungsart: Dichtkante
• PN (bar): 160
• Anschlussgewinde: M42 x 2,0
• L1 (mm): 45,5
• L2 (mm): 35
• L3 (mm): 80
• L4 (mm): 35,5
• L5 (mm): 20
• Rohr D (mm): 35
• SW1 (mm): 60
• SW2 (mm): 55
• Gewinde (G): 1.1/4" BSP
• Gewicht: 1,53 kg
