Ersatzteil

X-Swr 18 L 1/2

Art.Nr.81602380

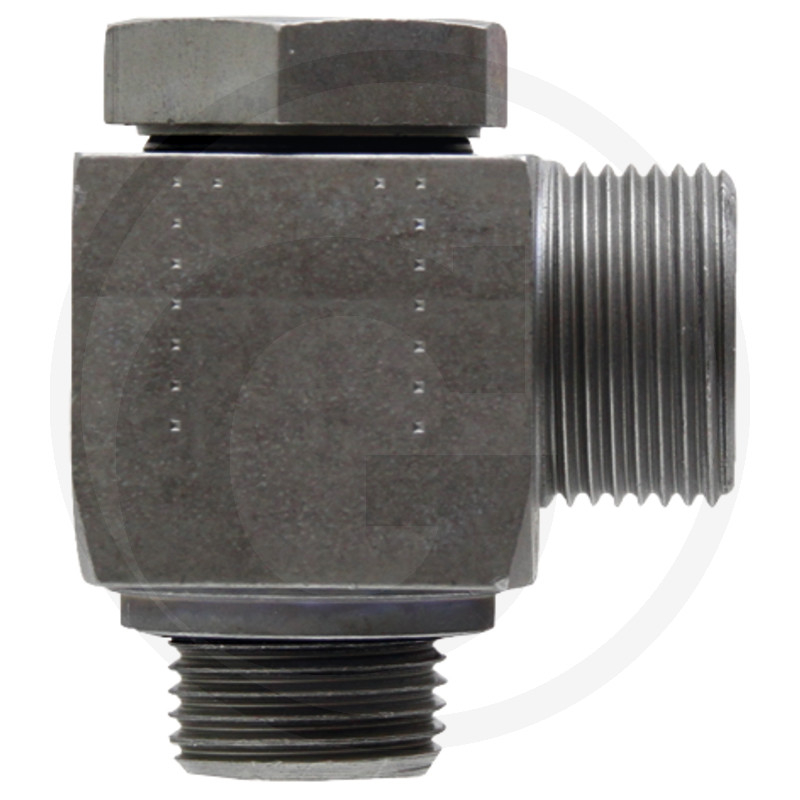

Die STAUFF X-SWR 18 L 1/2 ist eine Schwenkverschraubung, die als Ersatzteil in Granit Maschinen verbaut wird. Sie zeichnet sich durch ihre Bauform als Winkel aus. Die Schwenkverschraubung hat eine Typformel von X-SWR und gehört zur Baureihe 18 L.

Die Verschraubung verfügt über ein Einschraubgewinde von G 1/2 und ein Anschlussgewinde von M26 x 1,5. Sie ist mit einer Dichtkante versehen und für einen Druck von 400 bar (PN) ausgelegt. Die Maße betragen: L 28 mm, L1 37 mm, L2 20,5 mm, L3 43 mm, L4 21,5 mm, S1 30 mm, S2 27 mm und S3 32 mm. Das Gewicht der Komponente beträgt 212 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81602380
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • Bauform: Winkel
  • Typformel: X-SWR
  • Baureihe: 18 L
  • Einschraubgewinde: G 1/2
  • Dichtungsart: Dichtkante
  • PN (bar): 400
  • L (mm): 28
  • Anschlussgewinde: M26 x 1,5
  • D1 (mm): 18 L
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinendetail.

Technische Spezifikationen

SperrgutJa
Gewicht0,212 KG
