X-Swm 28 L 33

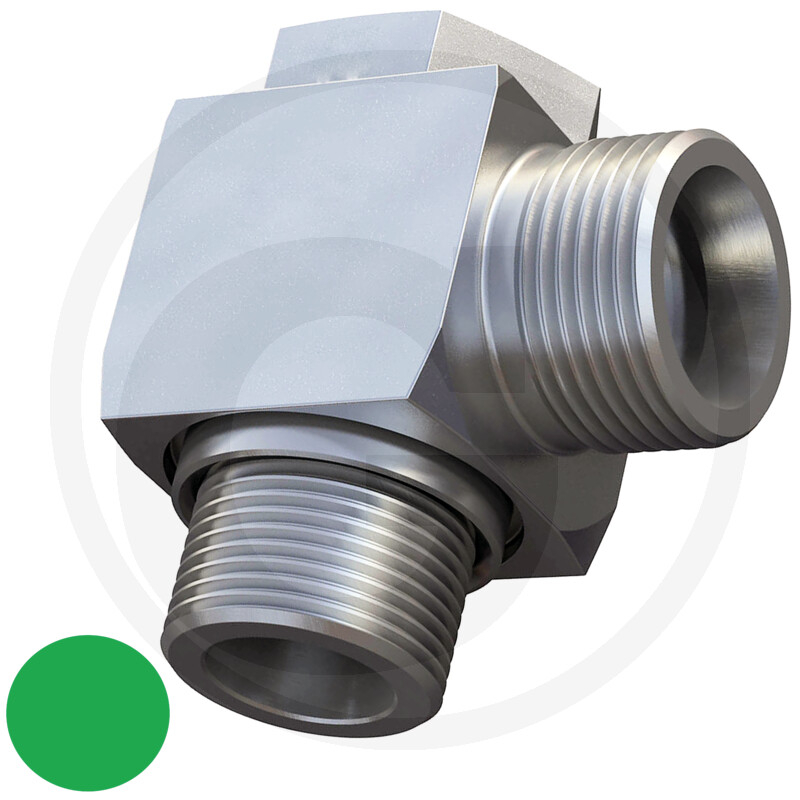

Die Schwenkverschraubung GRANIT X-SWM 28 L 33 ist ein Ersatzteil, das in verschiedenen Maschinen und Systemen Verwendung findet. Sie zeichnet sich durch ihre Bauform als Winkel aus und gehört zur Baureihe 28 L. Die Verschraubung verfügt über ein Einschraubgewinde von M33 x 2,0 und ein Anschlussgewinde von M36 x 2,0. Sie ist mit einer Dichtkante versehen und für einen Druck von 160 bar (PN) geeignet.

Die Schwenkverschraubung dient der flexiblen Verbindung von Rohren und Leitungen und ermöglicht eine einfache Ausrichtung.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 87004154
• Typ: X-SWM
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Einschraubgewinde: M33 x 2,0
• Anschlussgewinde: M36 x 2,0
• Dichtungsart: Dichtkante
• PN (bar): 160
• L1 (mm): 38,5
• L2 (mm): 31
• L3 (mm): 66,5
• L4 (mm): 30,5
• L5 (mm): 18
• Rohr D (mm): 28
• SW1 (mm): 50
• SW2 (mm): 46
• Gewicht: 890 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
