Ersatzteil

X-Swm 22 L 26

Art.Nr.87003903

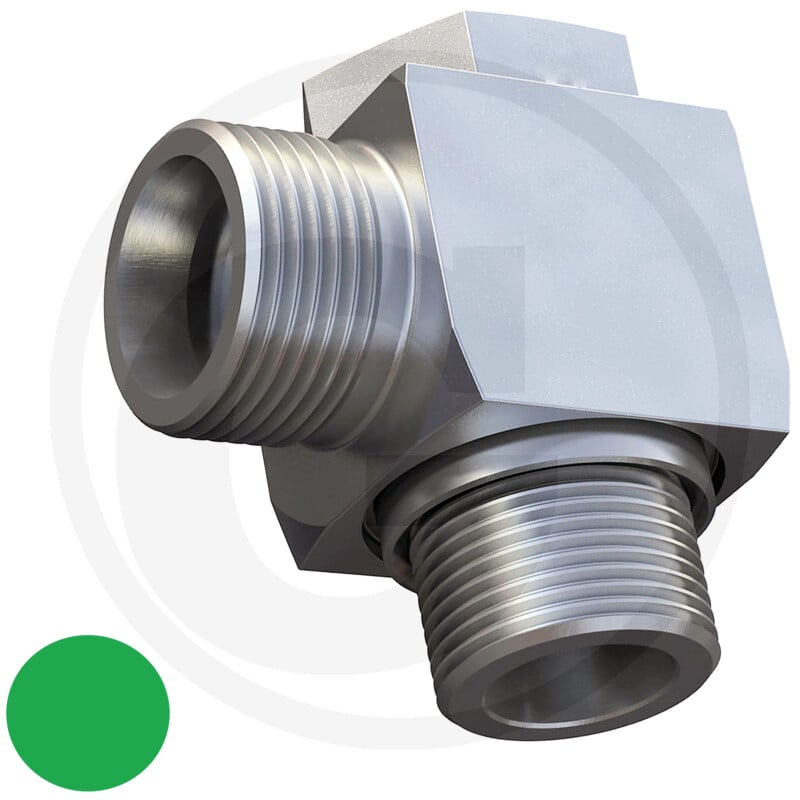

Die Schwenkverschraubung GRANIT X-SWM 22 L 26 ist ein Bauteil zur flexiblen Verbindung von Rohrleitungen in verschiedenen Systemen. Sie zeichnet sich durch ihre robuste Bauform und die hohe Dichtigkeit aus. Die Verschraubung ist mit einem Einschraubgewinde von M26 x 1,5 ausgestattet und verfügt über ein Anschlussgewinde von M30 x 2,0.

Die Schwenkverschraubung hat eine Bauform als Winkel und ist für einen Betriebsdruck von 160 bar geeignet. Sie besteht aus Stahl und verfügt über eine Cr6-freie Oberfläche. Die Maße betragen L1 (34 mm), L2 (26,5 mm), L3 (54 mm), L4 (24 mm) und L5 (16 mm). Das Gewicht der Komponente beträgt 518 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87003903
  • Passend für: Diverse Systeme
  • Kategorie: Ersatzteil
  • Bauform: Winkel
  • Typformel: X-SWM
  • Einschraubgewinde: M26 x 1,5
  • Dichtungsart: Dichtkante
  • PN (bar): 160
  • Gewinde M: M26 x 1,5
  • Anschlussgewinde: M30 x 2,0
  • L1 (mm): 34
  • L2 (mm): 26,5
  • L3 (mm): 54
  • L4 (mm): 24
  • L5 (mm): 16
  • Material: Stahl
  • Rohr D (mm): 22
  • SW1 (mm): 41
  • SW2 (mm): 36
  • Oberfläche: Cr6-frei
  • Gewicht: 518 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,518 KG
