Ersatzteil

X-Swm 18 L 22

Art.Nr.87003902

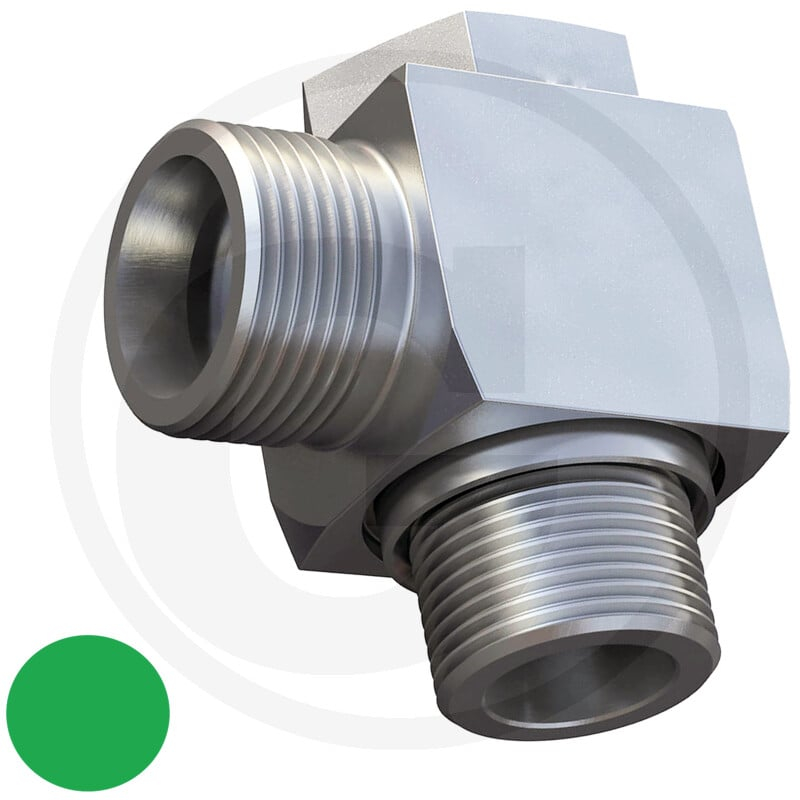

Die Schwenkverschraubung GRANIT X-SWM 18 L 22 ist ein Ersatzteil, das in verschiedenen Systemen eingesetzt wird. Sie zeichnet sich durch eine Winkelbauform aus und verfügt über ein Einschraubgewinde von M22 x 1,5. Die Baureihe beträgt 18 L.

Diese Schwenkverschraubung ist aus Stahl gefertigt und verfügt über eine Cr6-freie Oberfläche. Sie ist für einen Druck von 315 bar (PN) geeignet. Das Anschlussgewinde beträgt M26 x 1,5. Die Maße betragen L1: 29 mm, L2: 21,5 mm, L3: 46,5 mm, L4: 21,5 mm und L5: 14 mm. Das Gewicht beträgt 304 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87003902
  • Passend für: Diverse Systeme
  • Kategorie: Ersatzteil
  • Bauform: Winkel
  • Typformel: X-SWM
  • Bezeichnung: Schwenkverschraubung
  • Baureihe: 18 L
  • Einschraubgewinde: M22 x 1,5
  • Dichtungsart: Dichtkante
  • PN (bar): 315
  • Gewinde M: M22 x 1,5
  • Anschlussgewinde: M26 x 1,5
  • L1 (mm): 29
  • L2 (mm): 21,5
  • L3 (mm): 46,5
  • L4 (mm): 21,5
  • L5 (mm): 14
  • Material: Stahl
  • Rohr D (mm): 18
  • SW1 (mm): 32
  • SW2 (mm): 30
  • Oberfläche: Cr6-frei
  • Gewicht: 304 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,304 KG
