Ersatzteil
X-Swm 16 S 22
Art.Nr.87003908

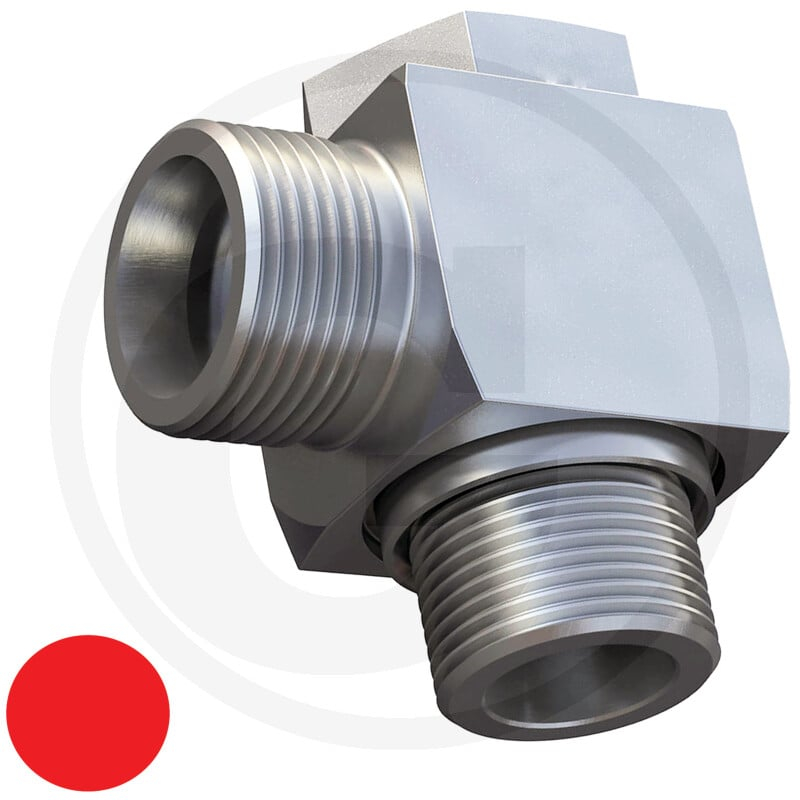

Die Schwenkverschraubung ist ein Ersatzteil für die GRANIT X-SWM 16 S 22. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht eine flexible Ausrichtung der Leitungen. Die Verschraubung besitzt eine Bauform als Winkel und eine Typformel X-SWM. Sie ist für einen Druck von 315 bar (PN) ausgelegt.
Die Schwenkverschraubung verfügt über ein Einschraubgewinde M22 x 1,5, ein Anschlussgewinde M24 x 1,5 und eine Dichtungsart mit Dichtkante. Die Maße betragen L1 31 mm, L2 22,5 mm, L3 46,5 mm, L4 21,5 mm und L5 14 mm. Das Material ist Stahl mit einer Cr6-freien Oberfläche. Die Verschraubung ist für ein Rohr mit einem Durchmesser von 16 mm geeignet.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 87003908
- Typ: X-SWM
- Passend für: GRANIT X-SWM 16 S 22
- Kategorie: Ersatzteil
- Gewicht: 308 g
- Einschraubgewinde: M22 x 1,5
- Anschlussgewinde: M24 x 1,5
- Druck (bar): 315
Technische Spezifikationen
| Gewicht | 0,308 KG |
