Ersatzteil
X-Swm 12 S 18
Art.Nr.87003907

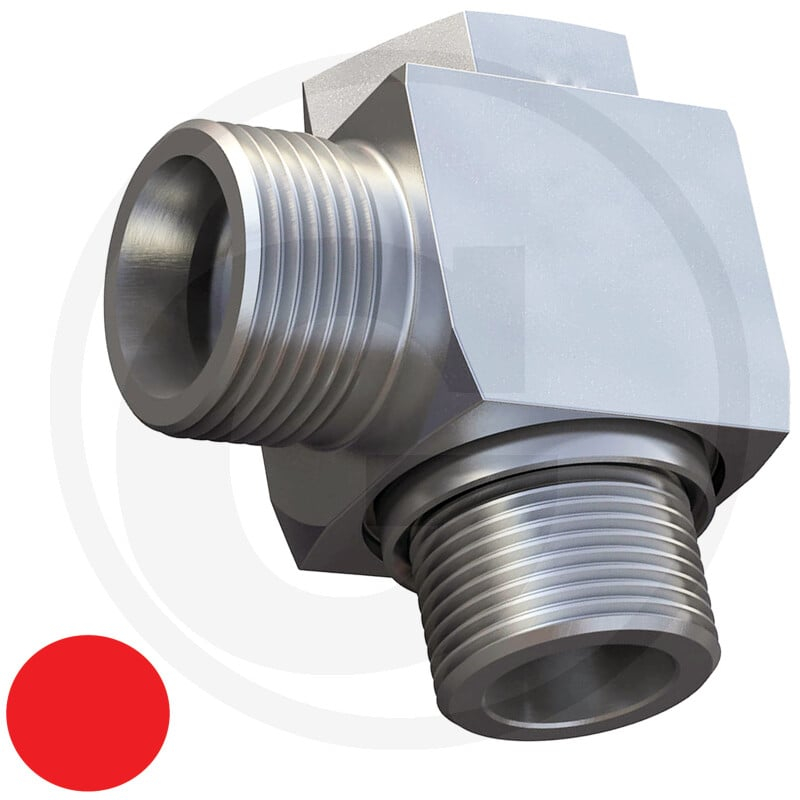

Die Schwenkverschraubung ist ein Ersatzteil für die Granit X-SWM 12 S 18. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht das Schwenken von Rohren oder Leitungen. Die Verschraubung hat eine Bauform als Winkel und ist für einen Druck von 400 bar (PN) ausgelegt.
Die Schwenkverschraubung verfügt über ein Einschraubgewinde von M18 x 1,5 und ein Anschlussgewinde von M20 x 1,5. Sie ist aus Stahl gefertigt und mit einer Cr6-freien Oberfläche versehen. Die Maße betragen L1: 29 mm, L2: 21,5 mm, L3: 42 mm, L4: 18,5 mm und L5: 12 mm. Das Gewicht der Komponente beträgt 266 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 87003907
- Passend für: Granit X-SWM 12 S 18
- Kategorie: Ersatzteil
- Bauform: Winkel
- Typformel: X-SWM
- Einschraubgewinde: M18 x 1,5
- Dichtungsart: Dichtkante
- PN (bar): 400
- Gewinde M: M18 x 1,5
- Anschlussgewinde: M20 x 1,5
- L1 (mm): 29
- L2 (mm): 21,5
- L3 (mm): 42
- L4 (mm): 18,5
- L5 (mm): 12
- Material: Stahl
- Rohr D (mm): 12
- SW1 (mm): 32
- SW2 (mm): 27
- Oberfläche: Cr6-frei
- Gewicht: 266 g
Technische Spezifikationen
| Hersteller | GRANIT |
| Gewicht | 0,266 KG |
