X-Swm 10 S 16

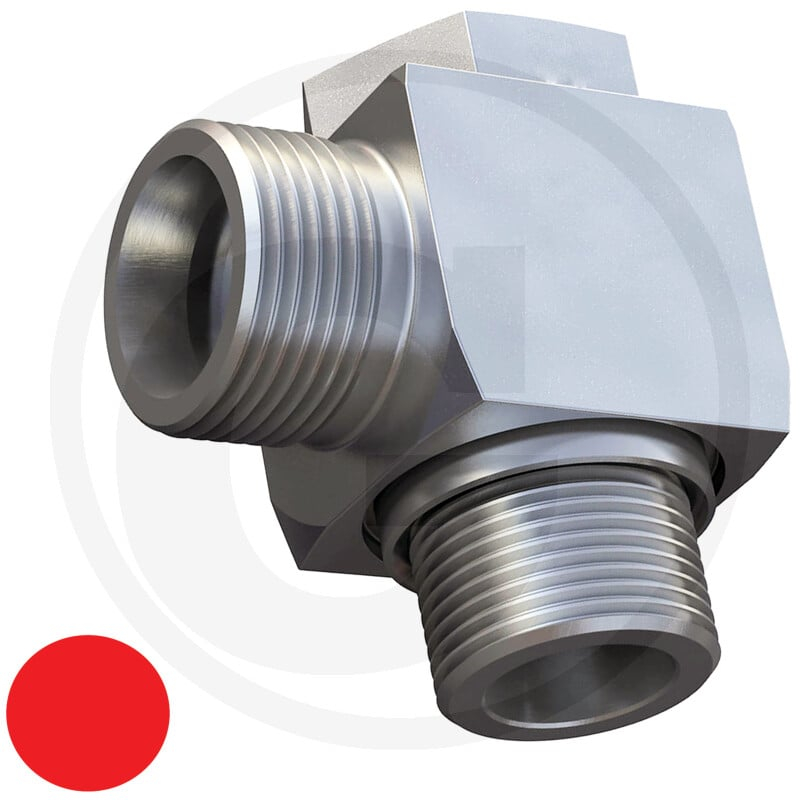

Die Schwenkverschraubung ist ein Ersatzteil für die Granit X-SWM 10 S 16. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht eine flexible Ausrichtung der Leitungen.

Die Verschraubung hat eine Bauform als Winkel und eine Typformel X-SWM. Sie verfügt über ein Einschraubgewinde M16 x 1,5 und ein Anschlussgewinde M18 x 1,5. Die Dichtungsart ist eine Dichtkante. Mit einem PN-Wert von 400 bar ist sie für hohe Drücke geeignet. Das Material ist Stahl mit einer Cr6-freien Oberfläche. Die Abmessungen betragen L1: 26 mm, L2: 18,5 mm, L3: 38,5 mm, L4: 16,5 mm und L5: 12 mm. Das Gewicht der Komponente beträgt 174 g.

Die Schwenkverschraubung ist ein wichtiger Bestandteil des hydraulischen Systems und sollte bei Verschleiß oder Beschädigung ausgetauscht werden, um eine einwandfreie Funktion zu gewährleisten.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 87003906
• Typ: X-SWM
• Passend für: Granit X-SWM 10 S 16
• Kategorie: Ersatzteil
• Einschraubgewinde: M16 x 1,5
• Anschlussgewinde: M18 x 1,5
• PN (bar): 400
• Material: Stahl
• Gewicht: 174 g

Hinweis

Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen Modell.
