Ersatzteil

X-Swm 06 L 10

Art.Nr.87003896

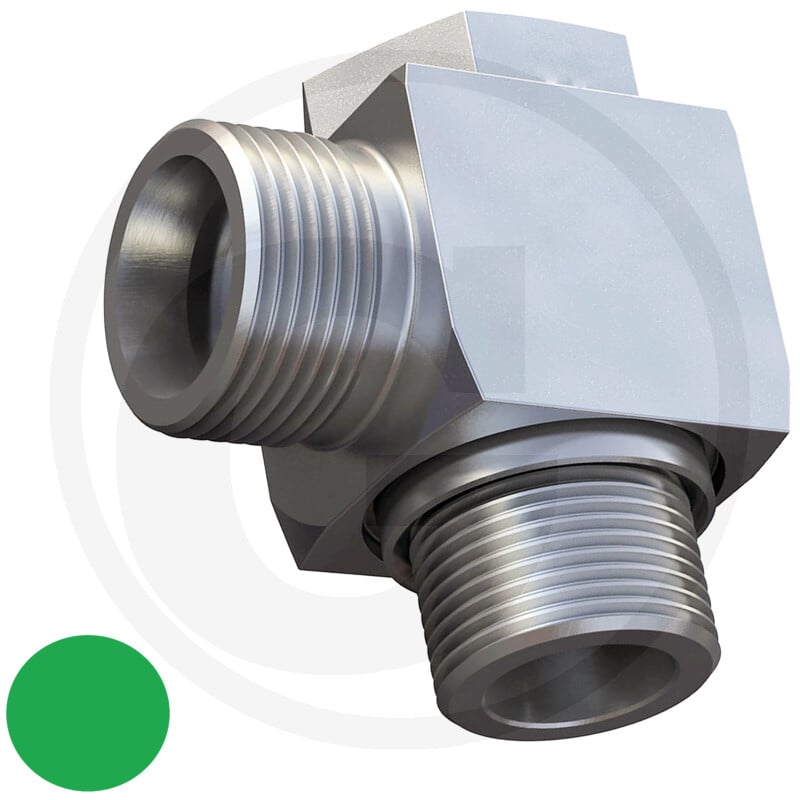

Die Schwenkverschraubung 87003896 ist ein Ersatzteil für die Granit X-SWM 06 L 10 Baureihe. Sie dient als Verbindungselement innerhalb von hydraulischen Systemen und ermöglicht eine flexible Ausrichtung der Leitungen.

Die Verschraubung verfügt über ein Einschraubgewinde von M10 x 1,0, ein Anschlussgewinde von M12 x 1,5 und ist in Winkelbauform gefertigt. Sie ist aus Stahl gefertigt und besitzt eine Cr6-freie Oberfläche. Die technischen Daten umfassen eine PN von 315 bar, Maße von L1 (19 mm), L2 (12 mm), L3 (24 mm), L4 (10,5 mm) und L5 (8 mm) sowie einen Rohrdurchmesser von 06 mm. Das Gewicht beträgt 50 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87003896
  • Typ: Schwenkverschraubung
  • Passend für: Granit X-SWM 06 L 10
  • Kategorie: Ersatzteil
  • Material: Stahl
  • Gewicht: 50 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,050 KG
