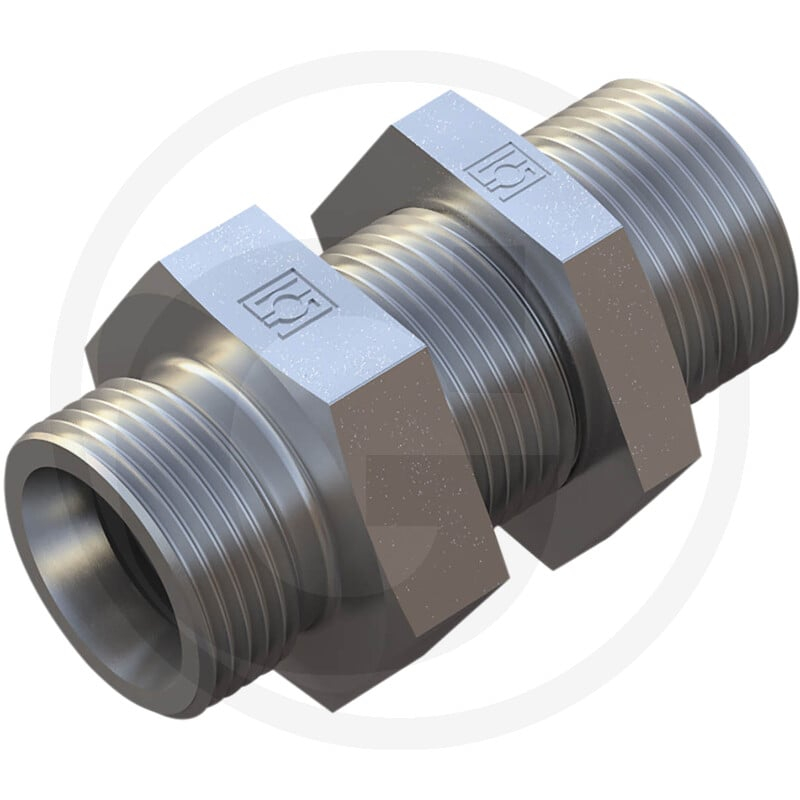

X-Sv 16 S

Die STAUFF X-SV 16 S ist eine gerade Schottverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 16 S und ist für einen Betriebsdruck von 630 bar ausgelegt. Die Verschraubung verfügt über ein M24 x 1,5 Anschlussgewinde und eine Bauform, die eine gerade Verbindung ermöglicht.

Die Schottverschraubung ist ein wichtiger Bestandteil von hydraulischen Systemen und dient der sicheren Verbindung von Leitungen und Komponenten. Sie gewährleistet eine dichte und zuverlässige Verbindung unter hohem Druck.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600412
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GSV
• Baureihe: 16 S
• PN (bar): 630
• Anschlussgewinde: M24 x 1,5
• C (mm): M24x1,5
• D1 (mm): 16 S
• L1 (mm): 35
• L2 (mm): 16,5
• L3 (mm): 50
• L4 (mm): 31,5
• S1 (mm): 32
• S2 (mm): 32
• S3 (mm): 30
• Gewicht: 227 g
