X-Gv 14 S

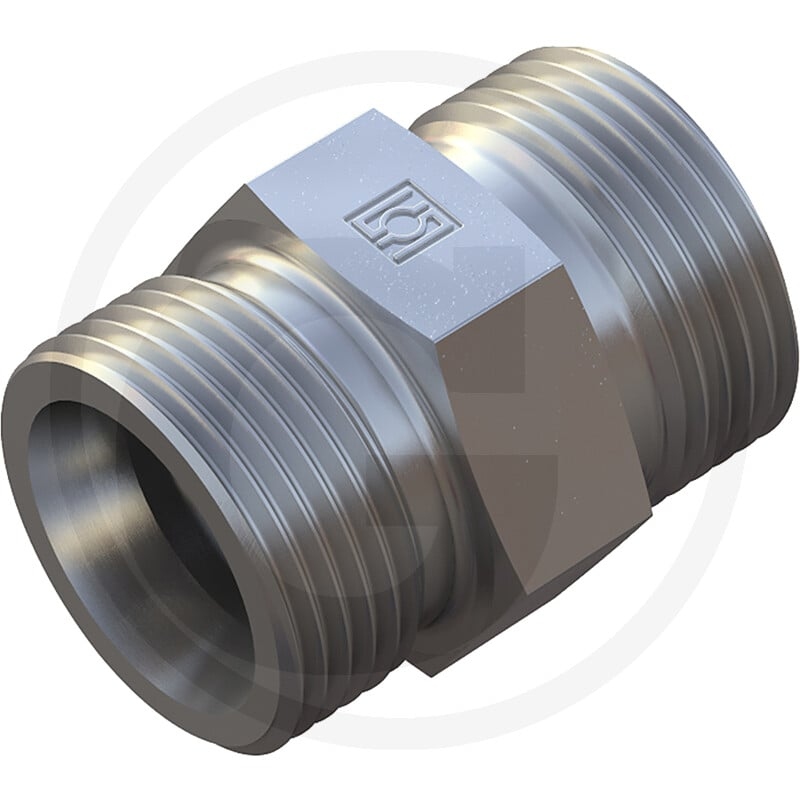

Die STAUFF X-GV 14 S ist eine gerade Verschraubung, die als Ersatzteil in verschiedenen Granit Maschinen zum Einsatz kommen kann. Sie gehört zur Baureihe 14 S und ist für einen Betriebsdruck von 630 bar ausgelegt.

Die Verschraubung verfügt über ein M22 x 1,5 Anschlussgewinde und hat folgende Maße: Länge (L) 38 mm, Länge 1 (L1) 57 mm, Länge 2 (L2) 22 mm, Durchmesser 1 (S1) 24 mm und Durchmesser 2 (S2) 27 mm. Das Gewicht der Komponente beträgt 76 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600025
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GV
• PN (bar): 630
• L (mm): 38
• Anschlussgewinde: M22 x 1,5
• D1 (mm): 14 S
• L1 (mm): 57
• L2 (mm): 22
• S1 (mm): 24
• S2 (mm): 27
• Gewicht: 76 g
