Ersatzteil
X-Gsv-F 33,50
Art.Nr.81524094

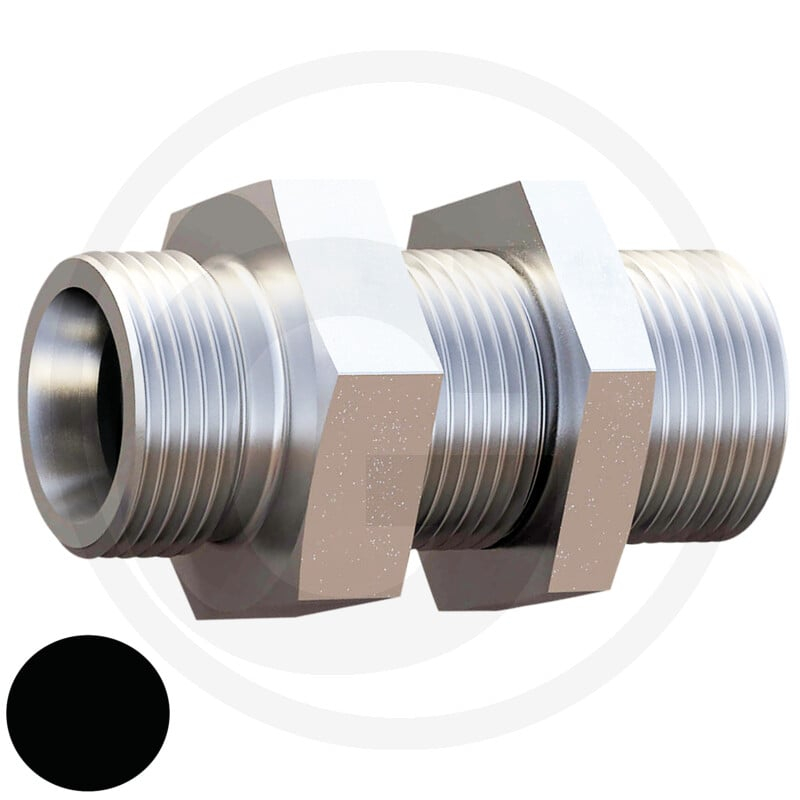

Die gerade Schottverschraubung GRANIT X-GSV-F 33,50 ist ein Ersatzteil für ausgewählte Granit Maschinen. Sie gehört zur Baureihe 34 G und verfügt über ein Anschlussgewinde von M45 x 1,5. Die Verschraubung hat eine Länge L1 von 58 mm, L2 von 33 mm, einen Schlüsselweite (SW) von 55 mm sowie S1 und S2 von jeweils 55 mm. Mit einem Druck PN von 160 bar und einem Durchmesser d2 von 33,50 mm gewährleistet sie eine sichere Verbindung. Die Bauform ist gerade und die Typformel lautet X-GSV. Die weiteren Maße betragen L3 (44 mm) und L4 (19 mm).
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81524094
- Typ: Gerade Schottverschraubung
- Passend für: Ausgewählte Granit Maschinen (Baureihe 34 G)
- Kategorie: Ersatzteil
- Anschlussgewinde: M45 x 1,5
- Druck (PN): 160 bar
Technische Spezifikationen
| Hersteller | GRANIT |
