Startseite » Ersatzteile » Granit » X-Grv 22 L / 15 L
Ersatzteil

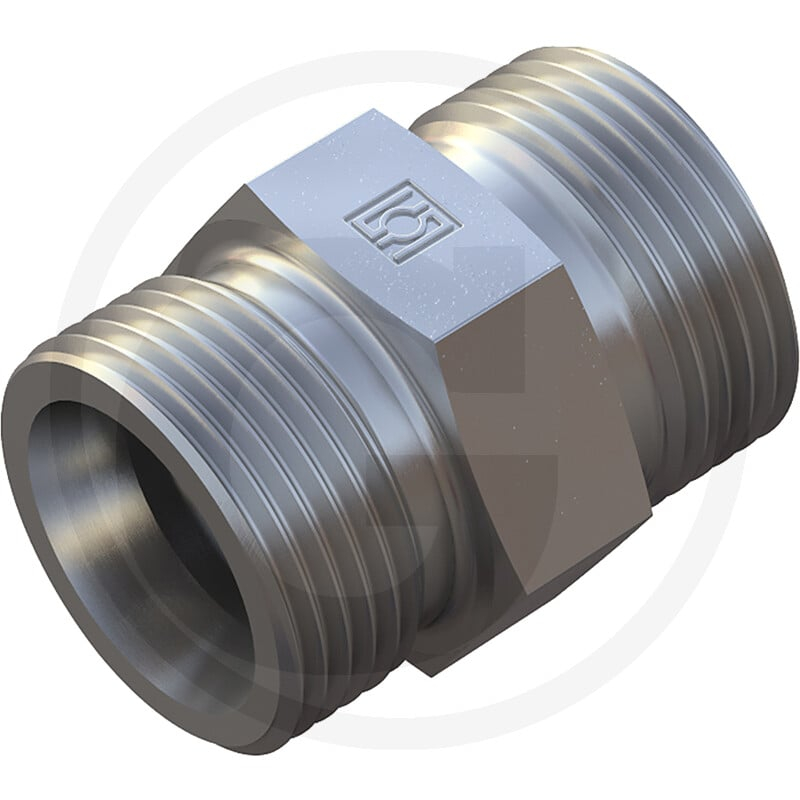

X-Grv 22 L / 15 L

Art.Nr.81600055

Die STAUFF X-GRV 22 L / 15 L ist eine gerade Reduzierverschraubung, die in hydraulischen Systemen eingesetzt wird. Sie ermöglicht den Übergang zwischen einem 22 L Innendurchmesser und einem 15 L Innendurchmesser. Die Verschraubung ist bauformgerade und für einen Betriebsdruck von 250 bar ausgelegt.

Die Länge der Verschraubung beträgt 33 mm, mit einer Gesamtlänge von 50 mm. Die Gewinde haben folgende Maße: S1 (32 mm), S2 (27 mm) und S3 (36 mm). Das Gewicht der Komponente beträgt 96 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600055
  • Passend für: Diverse hydraulische Systeme
  • Kategorie: Ersatzteil
  • Bauform: Gerade
  • Typformel: X-GRV
  • PN (bar): 250
  • L (mm): 33
  • D1 (mm): 22 L
  • D2 (mm): 15 L
  • L1 (mm): 50
  • L2 (mm): 18,5
  • S1 (mm): 32
  • S2 (mm): 27
  • S3 (mm): 36
  • Gewicht: 96 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

SperrgutJa
Gewicht0,096 KG
