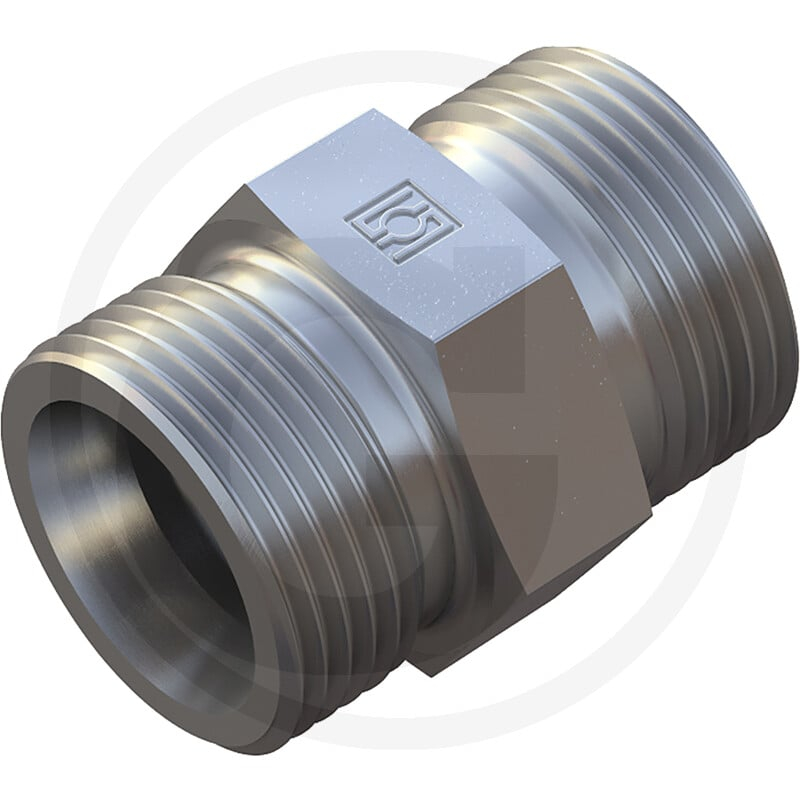

Verschraubung Typ: X-Gr 15/ 12-L

Die STAUFF X-GRV 15 L / 12 L ist eine gerade Reduzierverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Diese Verschraubung ermöglicht den Übergang zwischen einem Gewinde mit 15 L Innendurchmesser und einem Gewinde mit 12 L Innendurchmesser. Sie ist für einen Betriebsdruck von 400 bar ausgelegt. Die Maße der Verschraubung betragen: Länge (L) 29 mm, Durchmesser D1 15 L, Durchmesser D2 12 L, Länge L1 45 mm, Länge L2 15 mm, Schlüsselweite S1 24 mm, Schlüsselweite S2 22 mm und Schlüsselweite S3 27 mm. Das Gewicht der Komponente beträgt 45 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600049
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GRV
• PN (bar): 400
• L (mm): 29
• D1 (mm): 15 L
• D2 (mm): 12 L
• L1 (mm): 45
• L2 (mm): 15
• S1 (mm): 24
• S2 (mm): 22
• S3 (mm): 27
• Gewicht: 45 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
