Startseite » Ersatzteile » Granit » X-Grv 12 S / 06 S
Ersatzteil

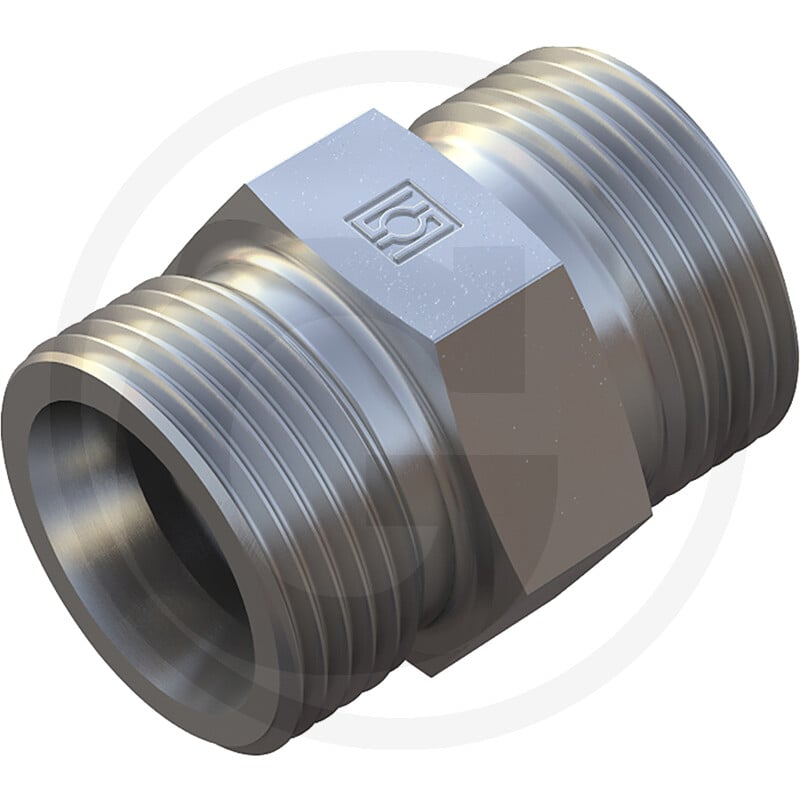

X-Grv 12 S / 06 S

Art.Nr.81600090

Die STAUFF X-GRV 12 S / 06 S ist eine gerade Reduzierverschraubung, die in hydraulischen Systemen eingesetzt wird. Sie ermöglicht den Übergang zwischen zwei verschiedenen Rohrquerschnitten. Die Baureihe 12 S / 6 S gewährleistet eine zuverlässige Verbindung. Die Verschraubung ist für einen Betriebsdruck von 630 bar ausgelegt. Die Maße betragen: Länge (L) 34 mm, Durchmesser 1 (D1) 12 S mm, Durchmesser 2 (D2) 6 S mm, Länge 1 (L1) 50 mm, Länge 2 (L1) 19,5 mm, Schlüsselweite 1 (S1) 22 mm, Schlüsselweite 2 (S2) 17 mm, Schlüsselweite 3 (S3) 24 mm. Das Gewicht der Komponente beträgt 35 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600090
  • Passend für: Diverse hydraulische Systeme
  • Kategorie: Ersatzteil
  • Bauform: Gerade
  • Typformel: X-GRV
  • PN (bar): 630
  • L (mm): 34
  • D1 (mm): 12 S
  • D2 (mm): 6 S
  • L1 (mm): 50
  • L2 (mm): 19,5
  • S1 (mm): 22
  • S2 (mm): 17
  • S3 (mm): 24
  • Gewicht: 35 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

SperrgutJa
Gewicht0,035 KG
