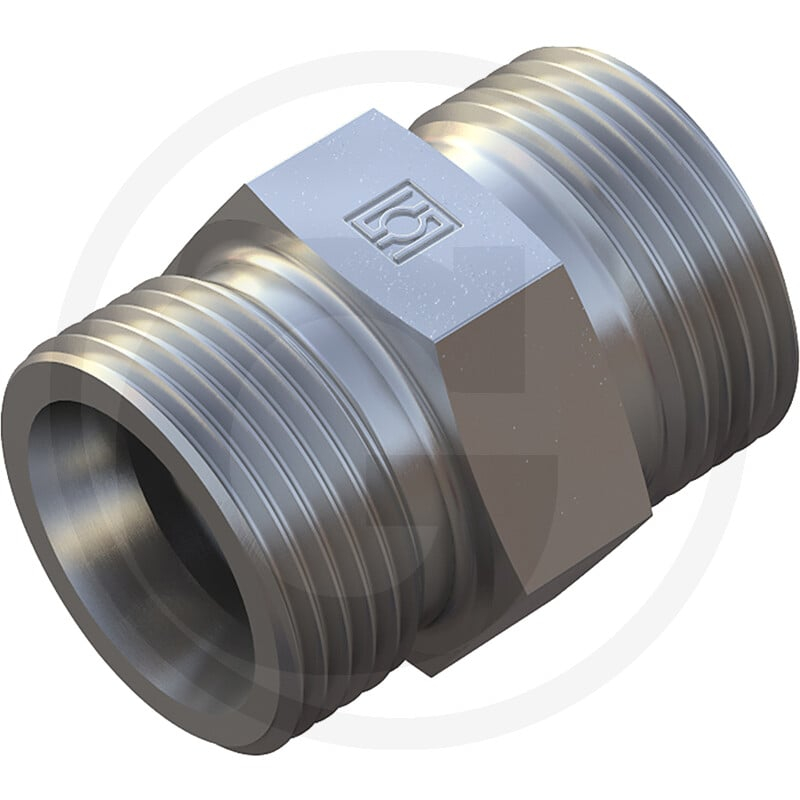

Verschraubung Typ: X-Gr 12/ 10-L

Die STAUFF X-GRV 12 L / 10 L ist eine gerade Reduzierverschraubung, die in verschiedenen hydraulischen Systemen und Anlagen eingesetzt wird. Sie dient dazu, zwei unterschiedlich dimensionierte Leitungen miteinander zu verbinden.

Die Verschraubung hat eine Bauform, die gerade ist und ist Teil der Baureihe 12 L / 10 L. Sie ist für einen Druck von 400 bar ausgelegt. Die Maße betragen: Länge (L) 28 mm, Durchmesser 1 (D1) 12 L mm, Durchmesser 2 (D2) 10 L mm, Länge 1 (L1) 43 mm, Länge 2 (L2) 14 mm, Schlüsselweite 1 (S1) 19 mm, Schlüsselweite 2 (S2) 19 mm, Schlüsselweite 3 (S3) 22 mm. Das Gewicht der Komponente beträgt 32 g.

Als Ersatzteil trägt sie zur Aufrechterhaltung der Betriebsbereitschaft von Maschinen und Anlagen bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600046
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GRV
• PN (bar): 400
• L (mm): 28
• D1 (mm): 12 L
• D2 (mm): 10 L
• L1 (mm): 43
• L2 (mm): 14
• S1 (mm): 19
• S2 (mm): 19
• S3 (mm): 22
• Gewicht: 32 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
