Ersatzteil

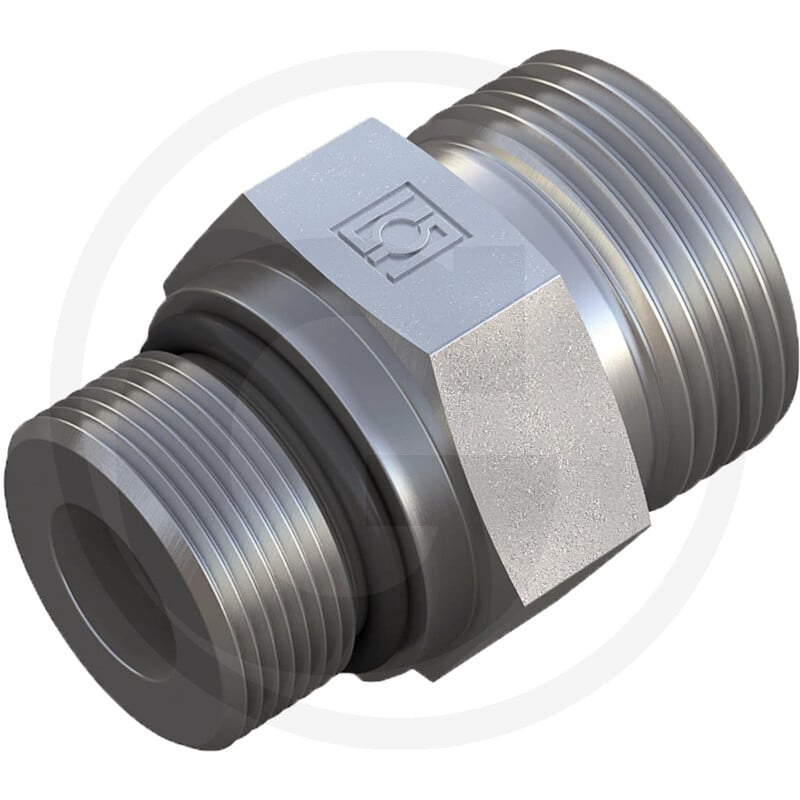

Verschraubung Typ: X-Ge 15-L7/ 8'' Unf
Art.Nr.81601078
Die STAUFF X-GEU 15 L 7/8 ist eine gerade Einschraubverschraubung aus der Baureihe 15 L. Sie verfügt über ein Einschraubgewinde von 7/8" UNF und einen Anschlussgewindedurchmesser von M22 x 1,5. Die Verschraubung ist mit einem O-Ring zur Abdichtung versehen und für einen Druck von 400 bar ausgelegt.
Diese Komponente ist Bestandteil von hydraulischen Systemen und dient der Verbindung von Leitungen. Die Abmessungen betragen D1 (15 L), L (34,7 mm), L1 (42,7 mm), L2 (15 mm), S1 (27 mm), S2 (27 mm) und i (12,7 mm). Das Gewicht der Verschraubung beträgt 120 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601078
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Technische Merkmale: Typformel: X-GEU; Bezeichnung: Gerade Einschraubverschraubung; Baureihe: 15 L; Einschraubgewinde: 7/8" UNF; Dichtungsart: O-Ring; PN (bar): 400; L (mm): 34,7; Anschlussgewinde: M22 x 1,5; Bauform: Gerade; D1 (mm): 15 L; L1 (mm): 42,7; L2 (mm): 15; S1 (mm): 27; S2 (mm): 27; i (mm): 12,7; Gewinde T: 7/8"; Gewicht: 120 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,120 KG |
