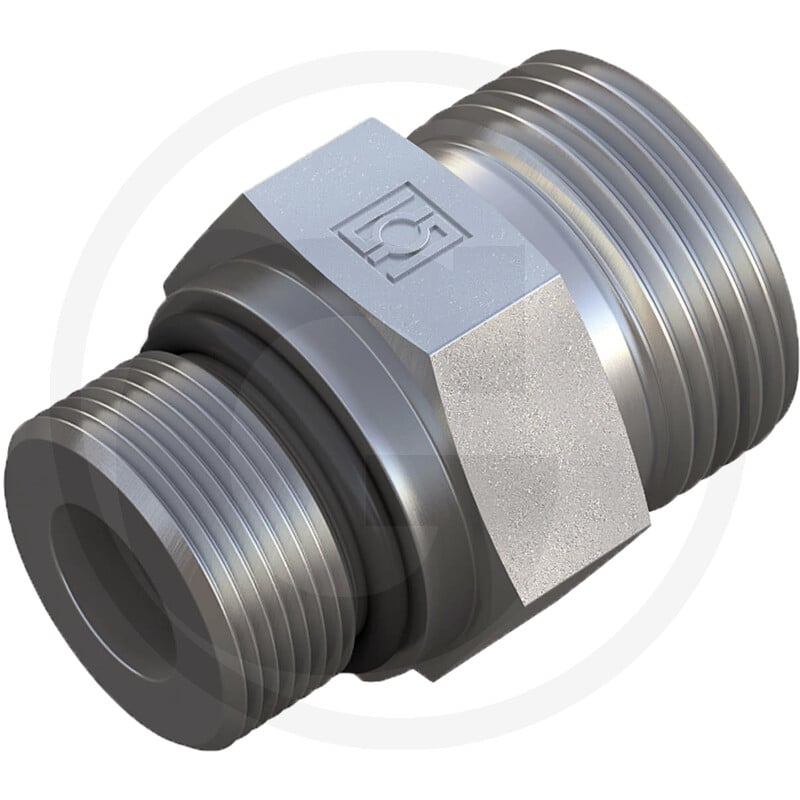

Verschraubung Typ: X-Ge 12-L9/ 16'' Unf

Die STAUFF X-GEU 12 L 9/16 ist eine gerade Einschraubverschraubung. Sie gehört zur Baureihe 12 L und verfügt über ein Einschraubgewinde von 9/16" UNF. Die Verschraubung ist mit einem O-Ring abgedichtet und für einen Druck von 400 bar geeignet. Die Maße betragen: L 28 mm, Anschlussgewinde M18 x 1,5, D1 12 L, L1 36 mm, L2 11 mm, S1 19 mm, S2 22 mm und i 10 mm. Das Gewinde T beträgt ebenfalls 9/16". Das Gewicht der Komponente beträgt 69 g.

Als Komponente dient diese Verschraubung zur sicheren Verbindung von Hydraulikleitungen und -systemen.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601073
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GEU
• Bezeichnung: Gerade Einschraubverschraubung
• Baureihe: 12 L
• Einschraubgewinde: 9/16" UNF
• Dichtungsart: O-Ring
• PN (bar): 400
• L (mm): 28
• Anschlussgewinde: M18 x 1,5
• D1 (mm): 12 L
• L1 (mm): 36
• L2 (mm): 11
• S1 (mm): 19
• S2 (mm): 22
• i (mm): 10
• Gewinde T: 9/16"
• Gewicht: 69 g
