Ersatzteil
X-Ger 30 S 1.1/4 Wd
Art.Nr.81600903

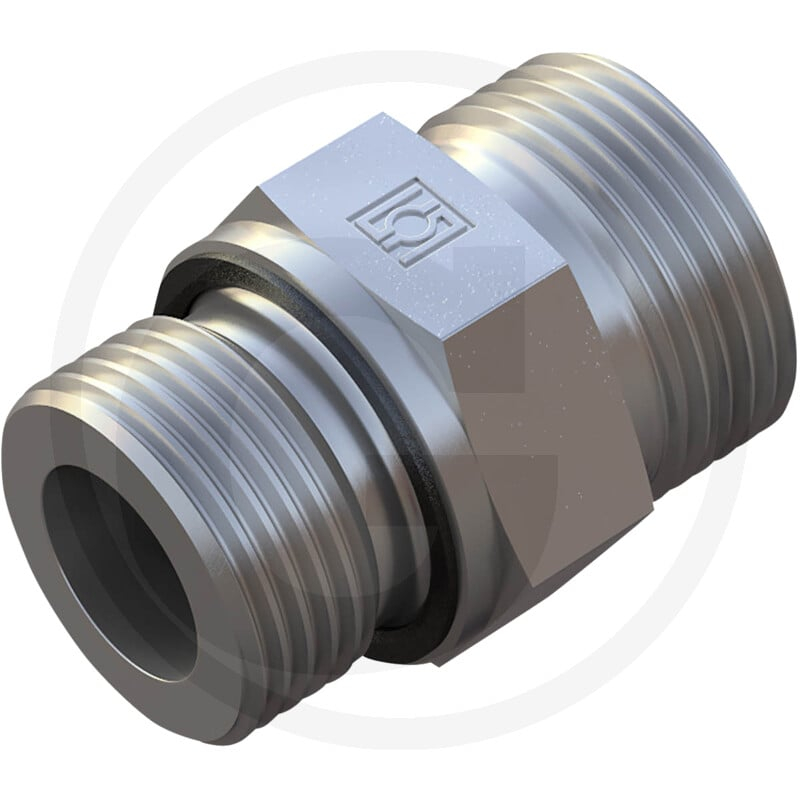

Die STAUFF X-GER 30 S 1.1/4 WD ist eine gerade Einschraubverschraubung, die für den Einsatz in verschiedenen Granit Maschinen konzipiert ist. Sie gehört zur Baureihe 30 S und verfügt über eine gerade Bauform.
Die Verschraubung besitzt ein Einschraubgewinde von G 1.1/4" und ein Anschlussgewinde von M42 x 2. Sie ist mit einer Weichdichtung ausgestattet und für einen Druck von 420 bar (PN) ausgelegt. Die Maße betragen: L = 57 mm, L1 = 70 mm, L2 = 23,5 mm, S1 = 50 mm, S2 = 50 mm und i = 20 mm. Das Gewicht der Komponente beträgt 415 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600903
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: X-GER
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 30 S
- Einschraubgewinde: G 1.1/4"
- Dichtungsart: Weichdichtung
- PN (bar): 420
- L (mm): 57
- Anschlussgewinde: M42 x 2
- D1 (mm): 30 S
- L1 (mm): 70
- L2 (mm): 23,5
- S1 (mm): 50
- S2 (mm): 50
- i (mm): 20
- Gewinde T: G 1 1/4"
- Gewicht: 415 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,415 KG |
