Ersatzteil
X-Ger 12 L 3/4 Wd
Art.Nr.81600835

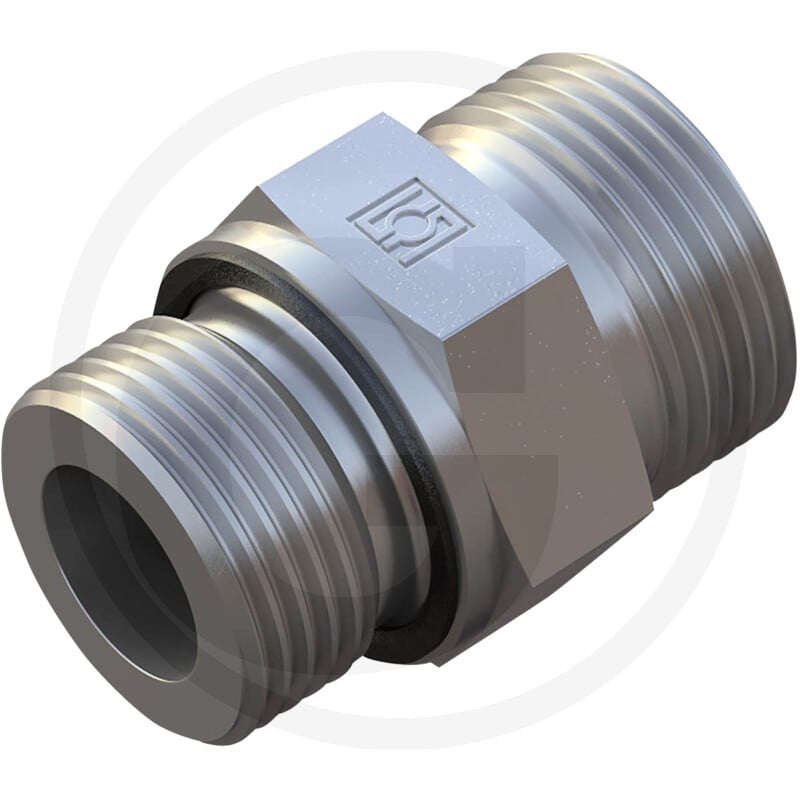

Die STAUFF X-GER 12 L 3/4 WD ist eine gerade Einschraubverschraubung, die als Ersatzteil in verschiedenen Maschinen und Anlagen Verwendung findet. Sie ist Teil der Baureihe 12 L und verfügt über eine G 3/4" Einschraubgewinde sowie ein M18 x 1,5 Anschlussgewinde. Die Bauform ist gerade und die Dichtung erfolgt mittels einer Weichdichtung.
Die Verschraubung ist für einen Druck von 400 bar (PN) ausgelegt und hat folgende Maße: L (37 mm), D1 (12 L mm), L1 (45 mm), L2 (14 mm), S1 (32 mm), S2 (22 mm) und i (16 mm). Das Gewicht beträgt 92 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600835
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: X-GER
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 12 L
- Einschraubgewinde: G 3/4"
- Dichtungsart: Weichdichtung
- PN (bar): 400
- L (mm): 37
- Anschlussgewinde: M18 x 1,5
- D1 (mm): 12 L
- L1 (mm): 45
- L2 (mm): 14
- S1 (mm): 32
- S2 (mm): 22
- i (mm): 16
- Gewinde T: G 3/4"
- Gewicht: 92 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,092 KG |
