Ersatzteil

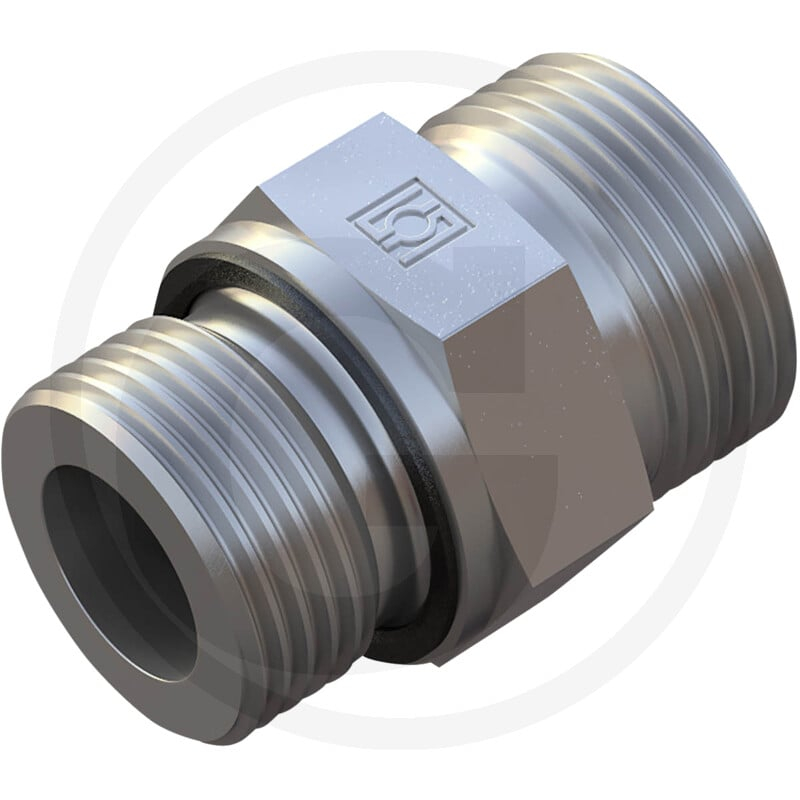

Verschraubung Typ: X-Ge 08-Lr1/ 4'' Ed
Art.Nr.81600825
Die STAUFF X-GER 08 L 1/4 WD ist eine gerade Einschraubverschraubung der Baureihe 8 L. Sie dient als Verbindungselement in verschiedenen Systemen und Anlagen. Die Verschraubung verfügt über ein Einschraubgewinde G 1/4" und ein Anschlussgewinde M14 x 1,5. Eine Weichdichtung sorgt für die Abdichtung. Die Verschraubung ist für einen Druck von 500 bar geeignet.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600825
- Typ: X-GER
- Passend für: Diverse Systeme
- Kategorie: Ersatzteil
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 8 L
- Einschraubgewinde: G 1/4"
- Dichtungsart: Weichdichtung
- PN (bar): 500
- L (mm): 29
- Anschlussgewinde: M14 x 1,5
- Bauform: Gerade
- D1 (mm): 8 L
- L1 (mm): 37
- L2 (mm): 10
- S1 (mm): 19
- S2 (mm): 17
- i (mm): 12
