Ersatzteil

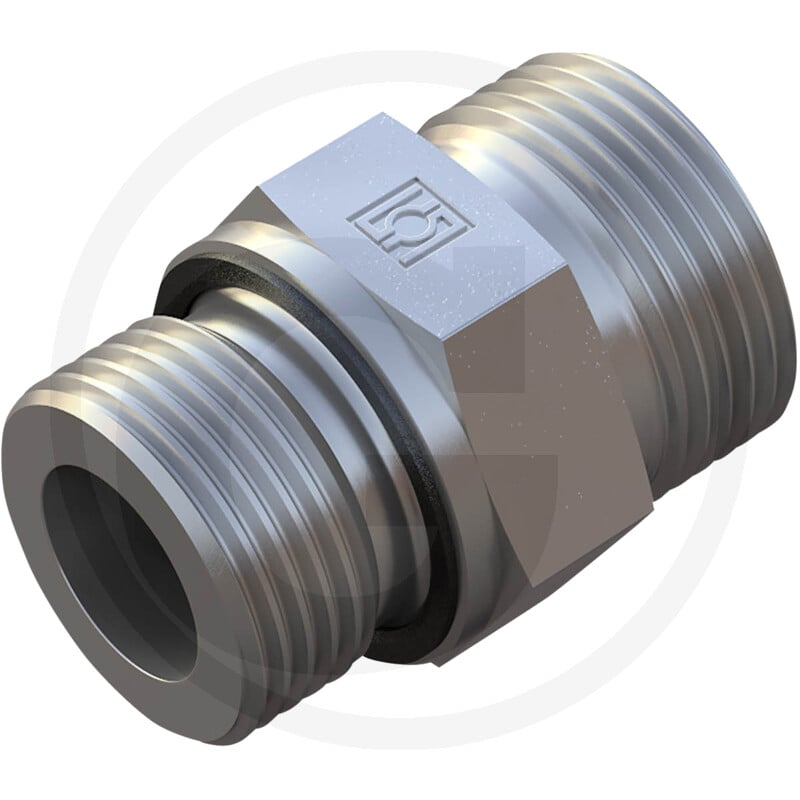

X-Ger 06 L 1/4 Wd
Art.Nr.81600822
Die STAUFF X-GER 06 L 1/4 WD ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Die Verschraubung hat eine Bauform gerade und eine Typformel X-GER. Sie verfügt über ein Einschraubgewinde G 1/4" und ein Anschlussgewinde M12 x 1,5. Die Abmessungen betragen L 29 mm, D1 6 L mm, L1 37 mm, L2 10 mm, S1 19 mm, S2 14 mm, i 12 mm. Die Dichtung erfolgt mittels einer Weichdichtung und die Verschraubung ist für einen Druck von 500 bar (PN) ausgelegt. Das Gewicht beträgt 26 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600822
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: X-GER
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 6 L
- Einschraubgewinde: G 1/4"
- Dichtungsart: Weichdichtung
- PN (bar): 500
- L (mm): 29
- Anschlussgewinde: M12 x 1,5
- D1 (mm): 6 L
- L1 (mm): 37
- L2 (mm): 10
- S1 (mm): 19
- S2 (mm): 14
- i (mm): 12
- Gewinde T: G 1/4"
- Gewicht: 26 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,026 KG |
