X-Gem 18 L 22

Art.Nr.81600515

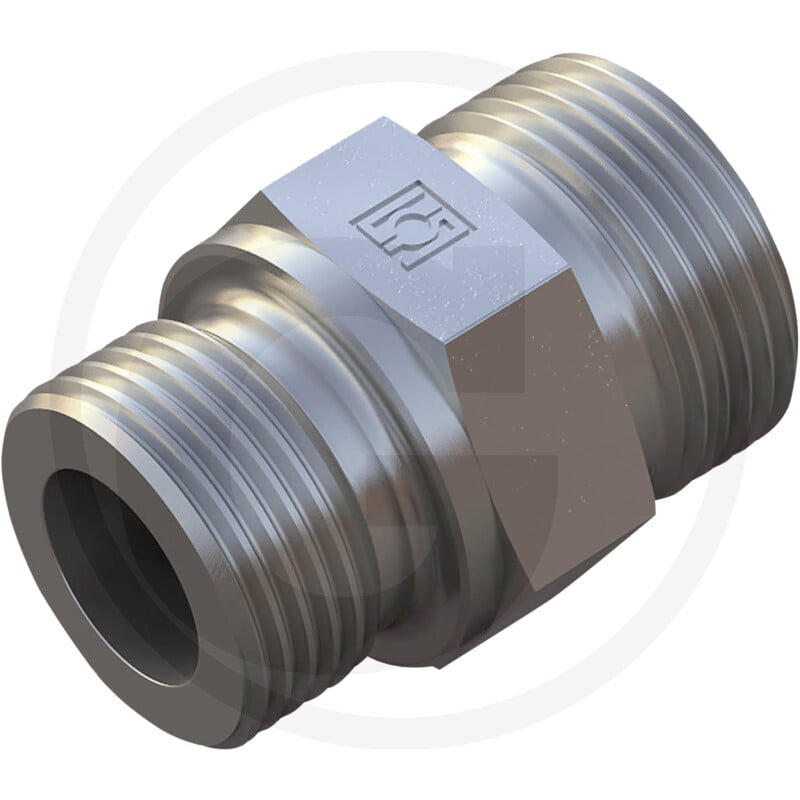

Die STAUFF X-GEM 18 L 22 ist eine gerade Einschraubverschraubung, die als Ersatzteil in verschiedenen Granit Maschinen und Systemen Verwendung findet. Sie gehört zur Baureihe 18 L und verfügt über ein Einschraubgewinde M22 x 1,5 sowie ein Anschlussgewinde M26 x 1,5. Die Verschraubung ist mit einer Dichtkante versehen und für einen Betriebsdruck von 400 bar geeignet. Die Abmessungen betragen L 36 mm, D1 18 L mm, L1 45 mm, L2 14,5 mm, S1 27 mm und S2 32 mm. Das Gewicht der Komponente beträgt 76 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600515
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • Typformel: X-GEM
  • Bezeichnung: Gerade Einschraubverschraubung
  • Baureihe: 18 L
  • Einschraubgewinde: M22 x 1,5
  • Dichtungsart: Dichtkante
  • PN (bar): 400
  • L (mm): 36
  • Anschlussgewinde: M26 x 1,5
  • Bauform: Gerade
  • D1 (mm): 18 L
  • L1 (mm): 45
  • L2 (mm): 14,5
  • S1 (mm): 27
  • S2 (mm): 32
  • i (mm): 14
  • Gewinde T: M 22x1,5
  • Gewicht: 76 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.

Technische Spezifikationen

Gewicht0,076 KG
