X-Gem 16 S 22

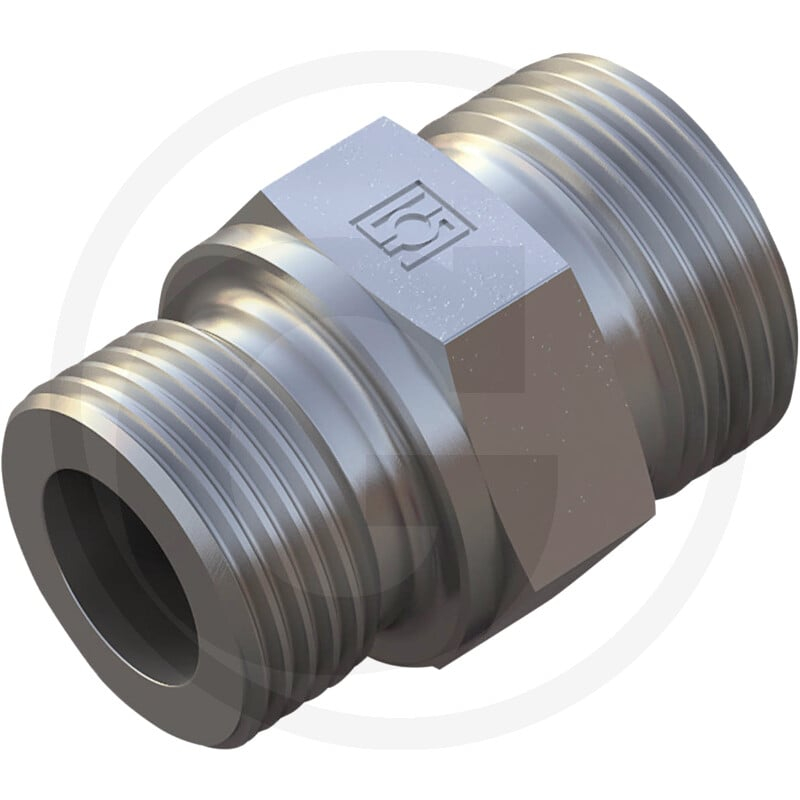

Die STAUFF X-GEM 16 S 22 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre robuste Bauweise und die Einhaltung hoher Qualitätsstandards aus.

Diese Einschraubverschraubung verfügt über eine Typformel X-GEM, eine Baureihe 16 S sowie Einschraubgewinde M22 x 1,5 und ein Anschlussgewinde M24 x 1,5. Sie ist für einen Betriebsdruck von 630 bar ausgelegt. Die Abmessungen betragen: Länge (L) 41 mm, Länge 1 (L1) 51 mm, Länge 2 (L2) 18,5 mm, Durchmesser 1 (S1) 27 mm, Durchmesser 2 (S2) 30 mm und eine Steigung (i) von 14 mm. Das Gewicht der Komponente beträgt 84 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600565
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Dichtungsart: Dichtkante
• PN (bar): 630
• L (mm): 41
• Anschlussgewinde: M24 x 1,5
• D1 (mm): 16 S
• L1 (mm): 51
• L2 (mm): 18,5
• S1 (mm): 27
• S2 (mm): 30
• i (mm): 14
• Gewinde T: M 22x1,5
• Gewicht: 84 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
