Ersatzteil

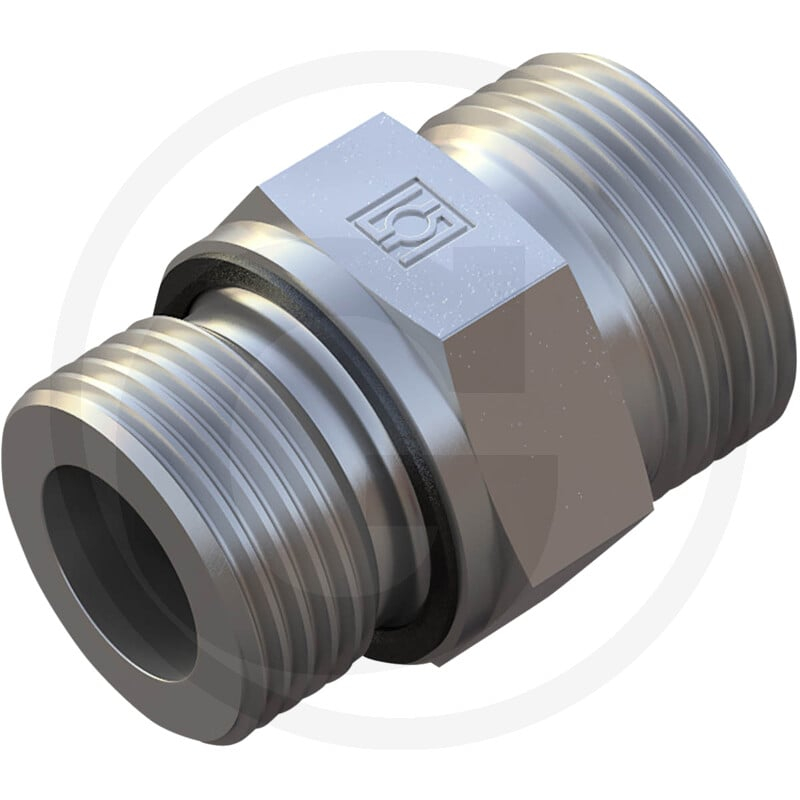

X-Gem 15 L 22 Wd
Art.Nr.81600612
Die STAUFF X-GEM 15 L 22 WD ist eine gerade Einschraubverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 15 L und verfügt über ein Einschraubgewinde von M22 x 1,5 sowie ein Anschlussgewinde von M22 x 1,5. Die Dichtung erfolgt über eine Weichdichtung und die Verschraubung ist für einen Druck von 400 bar ausgelegt.
Die Abmessungen betragen: L (35 mm), D1 (15 L mm), L1 (43 mm), L2 (14 mm), S1 (27 mm) und S2 (27 mm). Das Gewicht der Komponente beträgt 70 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600612
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: X-GEM
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 15 L
- Einschraubgewinde: M22 x 1,5
- Dichtungsart: Weichdichtung
- PN (bar): 400
- L (mm): 35
- D1 (mm): 15 L
- L1 (mm): 43
- L2 (mm): 14
- S1 (mm): 27
- S2 (mm): 27
- i (mm): 14
- Gewinde T: M 22x1,5
- Gewicht: 70 g
Technische Spezifikationen
| Gewicht | 0,070 KG |
