Startseite » Ersatzteile » Granit » Verschraubungtyp: X-Ge 15-LM16 X 1,5 Ed
Ersatzteil

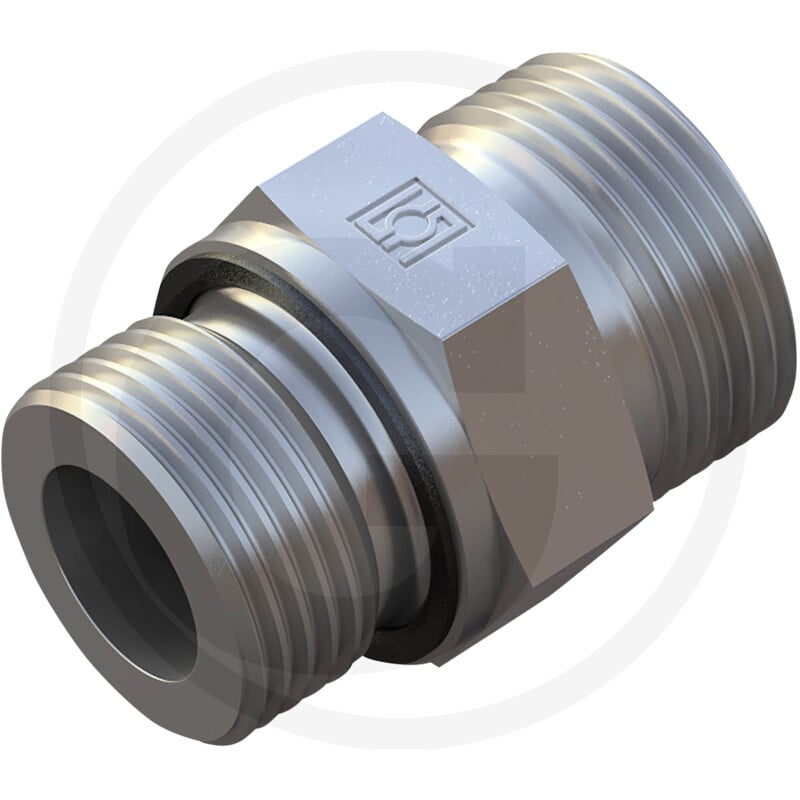

Verschraubungtyp: X-Ge 15-LM16 X 1,5 Ed

Art.Nr.81600610

Die STAUFF X-GEM 15 L 16 WD ist eine gerade Einschraubverschraubung, die als Ersatzteil in verschiedenen Granit Maschinen zum Einsatz kommt. Sie ist Teil der Baureihe 15 L und verfügt über ein Einschraubgewinde von M16 x 1,5 sowie ein Anschlussgewinde von M22 x 1,5. Die Verschraubung ist mit einer Weichdichtung ausgestattet und für einen Betriebsdruck von 400 bar geeignet.

Technische Daten umfassen eine Bauform von gerade, eine Typformel von X-GEM, eine Länge (L) von 32,5 mm, eine Länge 1 (L1) von 40,5 mm, eine Länge 2 (L2) von 13,5 mm, einen Durchmesser 1 (D1) von 15 L, einen Durchmesser 2 (S1) von 24 mm, einen Durchmesser 3 (S2) von 27 mm und eine Gewinde Tiefe (i) von 12 mm. Das Gewicht der Komponente beträgt 95 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600610
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • Gewicht: 95 g

Technische Spezifikationen

Gewicht0,095 KG
