Startseite » Ersatzteile » Granit » X-Gem 12 S 22
Ersatzteil

X-Gem 12 S 22

Art.Nr.81600562

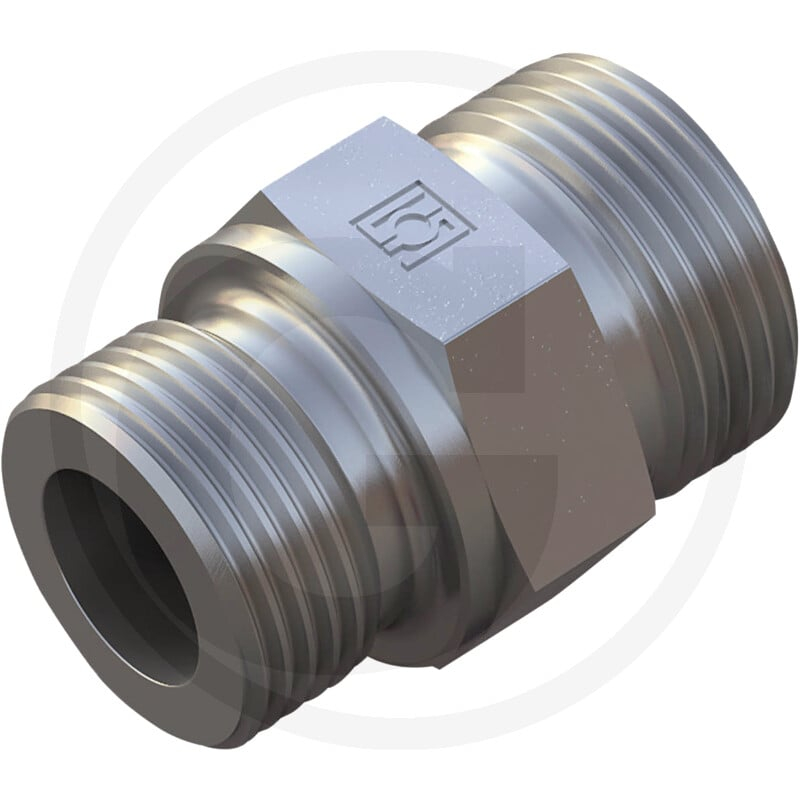

Die STAUFF X-GEM 12 S 22 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Die Verschraubung hat eine Typformel X-GEM und gehört zur Baureihe 12 S.

Sie verfügt über ein Einschraubgewinde M22 x 1,5, eine Dichtkante als Dichtungsart und ist für einen Betriebsdruck von 630 bar ausgelegt. Die Abmessungen betragen: Länge (L) 39 mm, Länge 1 (L1) 48 mm, Länge 2 (L2) 17,5 mm, Durchmesser 1 (S1) 27 mm, Durchmesser 2 (S2) 24 mm und eine i-Maß von 14 mm. Das Anschlussgewinde beträgt M20 x 1,5. Das Gewicht der Komponente beträgt 88 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600562
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • Gewicht: 88 g
  • Druck (bar): 630
  • Einschraubgewinde: M22 x 1,5
  • Anschlussgewinde: M20 x 1,5
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.

Technische Spezifikationen

Gewicht0,088 KG
