Ersatzteil

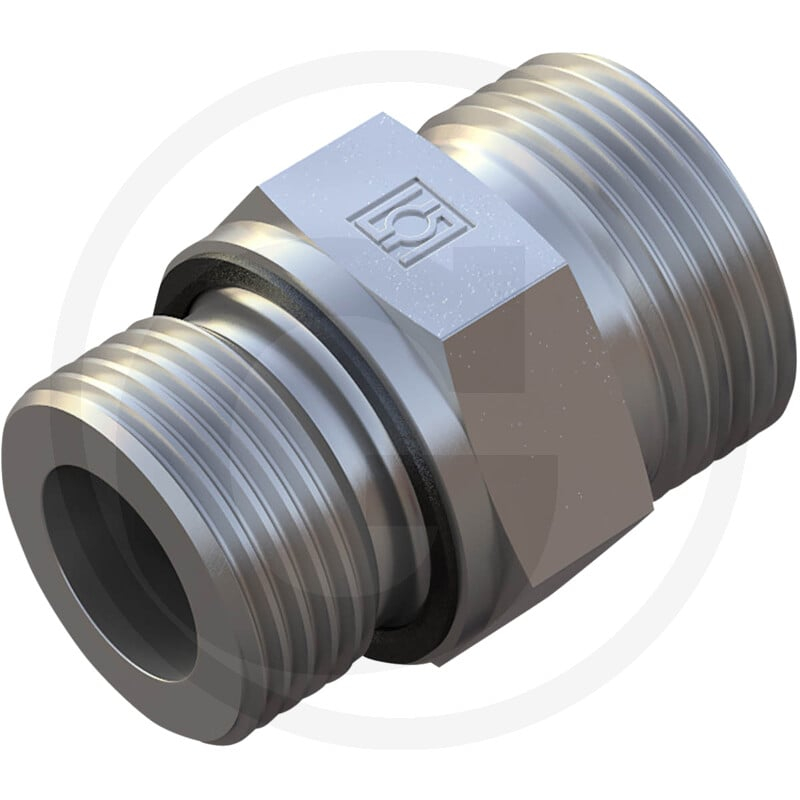

X-Gem 10 S 16 Wd
Art.Nr.81600663
Die STAUFF X-GEM 10 S 16 WD ist eine gerade Einschraubverschraubung, die als Ersatzteil in verschiedenen Granit Maschinen zum Einsatz kommen kann. Sie gehört zur Baureihe 10 S und verfügt über ein Einschraubgewinde von M16 x 1,5 sowie ein Anschlussgewinde von M18 x 1,5. Die Verschraubung ist mit einer Weichdichtung ausgestattet und für einen Druck von 800 bar ausgelegt. Die Abmessungen betragen L: 34,5 mm, D1: 10 S, L1: 43,5 mm, L2: 15 mm, S1: 22 mm, S2: 22 mm und i: 12 mm. Das Gewicht der Komponente beträgt 50 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600663
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: X-GEM
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 10 S
- Einschraubgewinde: M16 x 1,5
- Dichtungsart: Weichdichtung
- PN (bar): 800
- L (mm): 34,5
- Anschlussgewinde: M18 x 1,5
- D1 (mm): 10 S
- L1 (mm): 43,5
- L2 (mm): 15
- S1 (mm): 22
- S2 (mm): 22
- i (mm): 12
- Gewinde T: M 16x1,5
- Gewicht: 50 g
Technische Spezifikationen
| Gewicht | 0,050 KG |
