Ersatzteil
X-Gem 10 S 16
Art.Nr.81600560

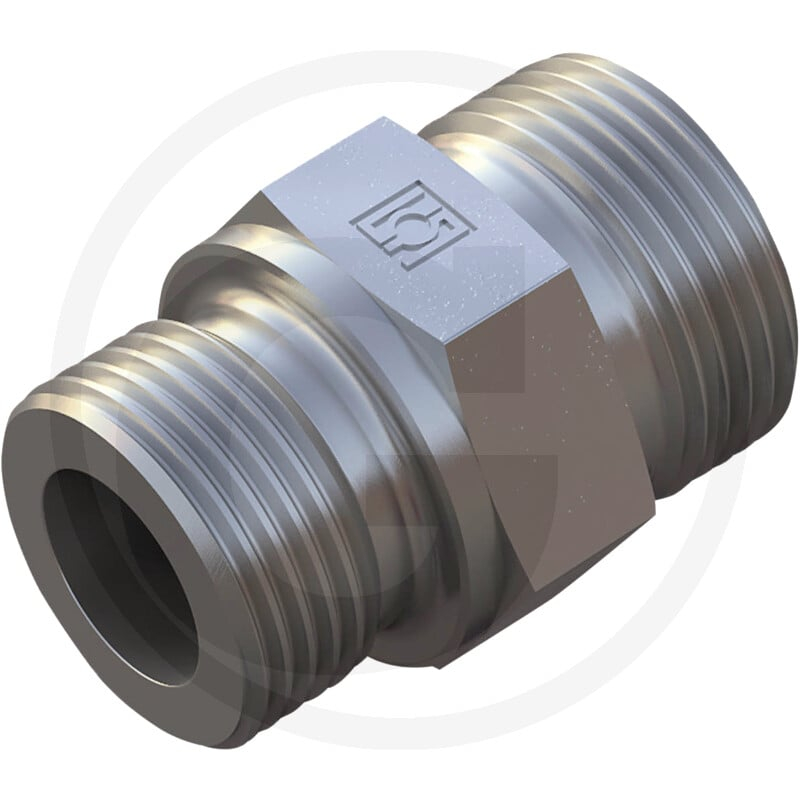

Die STAUFF X-GEM 10 S 16 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie gehört zur Baureihe 10 S und verfügt über ein Einschraubgewinde von M16 x 1,5 sowie ein Anschlussgewinde von M18 x 1,5. Die Dichtungsart ist durch eine Dichtkante gewährleistet.
Die Verschraubung ist für einen Druck von 630 bar (PN) ausgelegt und hat folgende Maße: Länge (L) 34,5 mm, Länge 1 (L1) 43,5 mm, Länge 2 (L2) 15 mm, Durchmesser 1 (S1) 22 mm, Durchmesser 2 (S2) 22 mm und eine Steigung (i) von 12 mm. Das Gewicht beträgt 88 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600560
- Passend für: Diverse Maschinen
- Kategorie: Ersatzteil
- Gewicht: 88 g
- Druck (bar): 630
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Bauform | Gerade |
| Typformel | X-GEM |
| Bezeichnung | Gerade Einschraubverschraubung |
| Baureihe | 10 S |
| Einschraubgewinde | M16 x 1,5 |
| Dichtungsart | Dichtkante |
| PN (bar) | 630 |
| L (mm) | 34,5 |
| Anschlussgewinde | M18 x 1,5 |
| D1 (mm) | 10 S |
| L1 (mm) | 43,5 |
| L2 (mm) | 15 |
| S1 (mm) | 22 |
| S2 (mm) | 22 |
| i (mm) | 12 |
| Gewinde T | M 16x1,5 |
| Gewicht | 0,088 KG |
