Ersatzteil

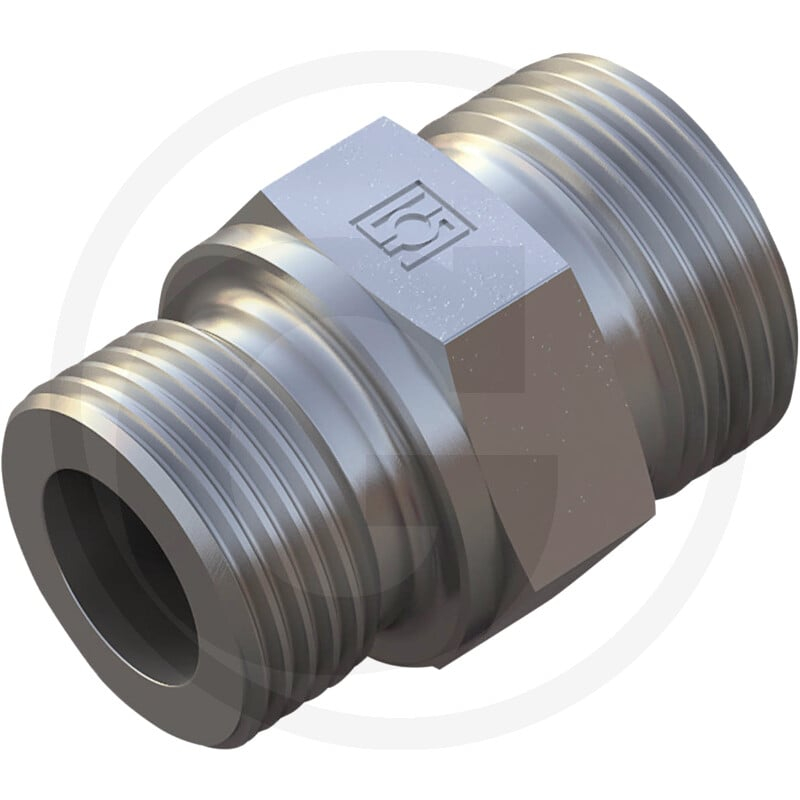

Verschraubung Typ: X-Ge 10-LM22 X 1,5

Art.Nr.81600506

Die STAUFF X-GEM 10 L 22 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform und die technischen Spezifikationen aus.

Die Einschraubverschraubung hat ein Einschraubgewinde von M22 x 1,5, ein Anschlussgewinde von M16 x 1,5 und ist für einen Druck von 400 bar ausgelegt. Die Abmessungen betragen: L 34 mm, D1 10 L, L1 42 mm, L2 13 mm, S1 27 mm, S2 19 mm und i 14 mm. Das Gewicht der Komponente beträgt 100 g.

Als Ersatzteil trägt sie zur Aufrechterhaltung der Funktionalität des Gesamtsystems bei.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600506
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • Typformel: X-GEM
  • Bezeichnung: Gerade Einschraubverschraubung
  • Baureihe: 10 L
  • Einschraubgewinde: M22 x 1,5
  • Dichtungsart: Dichtkante
  • PN (bar): 400
  • L (mm): 34
  • Anschlussgewinde: M16 x 1,5
  • Bauform: Gerade
  • D1 (mm): 10 L
  • L1 (mm): 42
  • L2 (mm): 13
  • S1 (mm): 27
  • S2 (mm): 19
  • i (mm): 14
  • Gewinde T: M 22x1,5
  • Gewicht: 100 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.

Technische Spezifikationen

Gewicht0,100 KG
