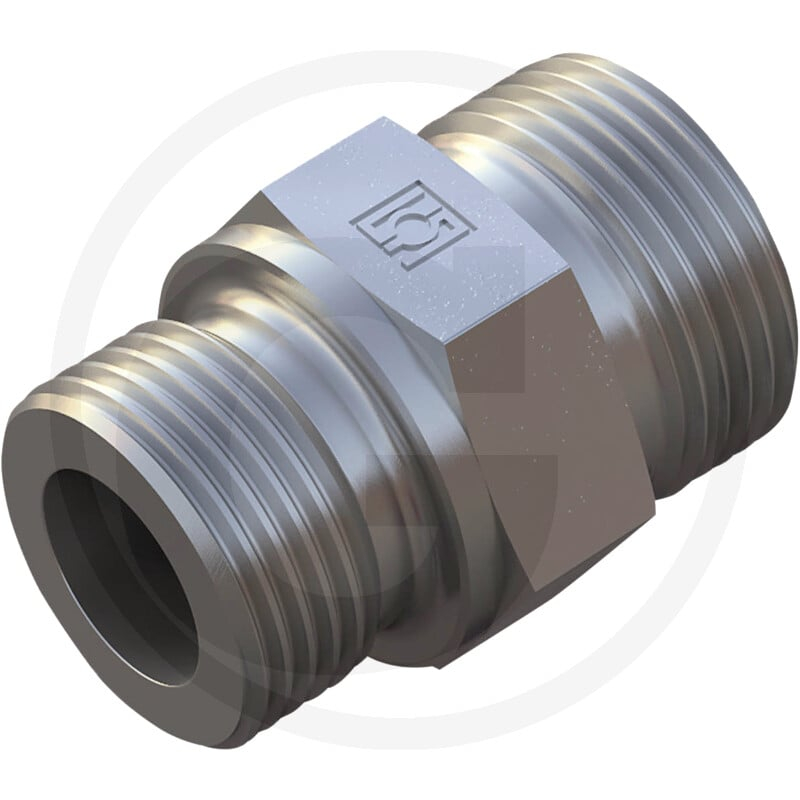

Verschraubung Typ: X-Ge 10-Lm16 X 1,5

Die STAUFF X-GEM 10 L 16 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Diese Verschraubung der Baureihe 10 L verfügt über ein Einschraubgewinde von M16 x 1,5 und ein Anschlussgewinde ebenfalls von M16 x 1,5. Sie ist mit einer Dichtkante versehen und für einen Druck von 400 bar ausgelegt.

Die technischen Daten umfassen eine Länge (L) von 31,5 mm, einen Durchmesser D1 von 10 L, eine Länge L1 von 39,5 mm, L2 von 12,5 mm, S1 von 22 mm, S2 von 19 mm, i von 12 mm. Das Gewicht der Komponente beträgt 40 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600504
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GEM
• PN (bar): 400
• Gewicht: 40 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
