Ersatzteil

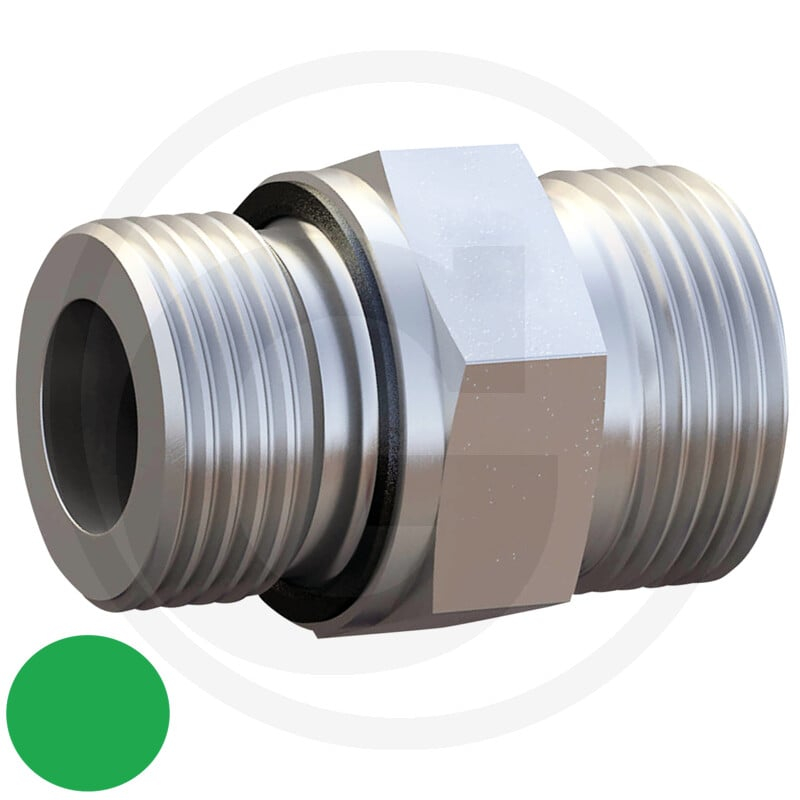

X-Gem 10 L 14 - Wd

Art.Nr.87003586

Die gerade Einschraubverschraubung GRANIT X-GEM 10 L 14 - WD ist ein Ersatzteil für verschiedene Granit-Systeme. Sie zeichnet sich durch ihre robuste Bauweise und die Verwendung von Stahl als Material aus. Die Verschraubung verfügt über ein Einschraubgewinde von M14 x 1,5 und ein Anschlussgewinde von M16 x 1,5. Mit einem PN-Wert von 500 bar ist sie für Anwendungen unter höherem Druck geeignet. Die Dichtung erfolgt mittels einer Weichdichtung.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87003586
  • Typ: Gerade Einschraubverschraubung
  • Passend für: Diverse Granit Systeme
  • Kategorie: Ersatzteil
  • Typformel: X-GEM
  • Baureihe: 10 L
  • Einschraubgewinde: M14 x 1,5
  • PN (bar): 500
  • Anschlussgewinde: M16 x 1,5
  • Bauform: Gerade
  • D1 (mm): 10
  • D2 (mm): 19
  • L1 (mm): 30
  • L2 (mm): 11
  • L3 (mm): 12
  • S1 (mm): 19
  • T1 (mm): M16 x 1,5
  • Dichtungsart: Weichdichtung
  • Oberfläche: Cr6-frei
  • Gewicht: 34 g
Hinweis

Lieferumfang ohne Überwurfmutter und Schneidring.

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,034 KG
