X-Gem 10 L 12 Wd

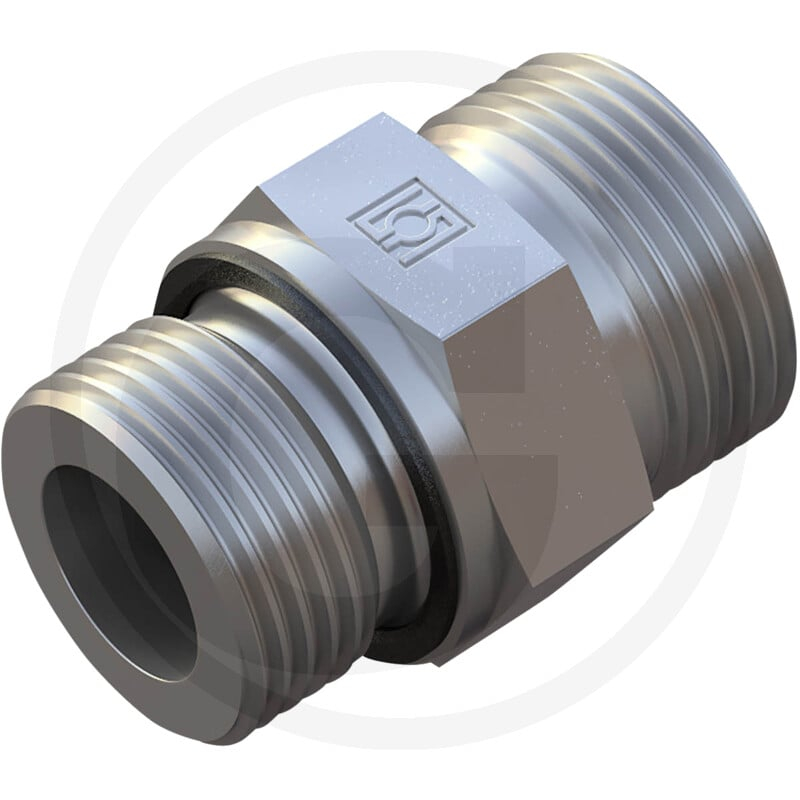

Die STAUFF X-GEM 10 L 12 WD ist eine gerade Einschraubverschraubung, die als Ersatzteil in verschiedenen Granit Maschinen und Systemen Verwendung findet. Diese Verschraubung ist Teil der Baureihe 10 L und verfügt über eine gerade Bauform. Sie besitzt ein Einschraubgewinde M12 x 1,5, ein Anschlussgewinde M16 x 1,5 sowie eine Weichdichtung zur Gewährleistung einer dichten Verbindung. Die technischen Daten umfassen einen PN-Wert von 400 bar, eine D1 von 10 mm, eine Länge L1 von 26,5 mm, L2 von 11,5 mm, S1 von 22 mm, S2 von 17 mm und einen i-Wert von 12 mm. Das Gewicht der Komponente beträgt 24 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600599
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GEM
• Einschraubgewinde: M12 x 1,5
• Dichtungsart: Weichdichtung
• PN (bar): 400
• Anschlussgewinde: M16 x 1,5
• D1 (mm): 10 L
• L1 (mm): 26,5
• L2 (mm): 11,5
• S1 (mm): 22
• S2 (mm): 17
• i (mm): 12
• Gewicht: 24 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinendetail, um eine korrekte Passform zu gewährleisten.
