Startseite » Ersatzteile » Granit » Verschraubung Typ: X-Ge 08-LM12 X 1,5
Ersatzteil

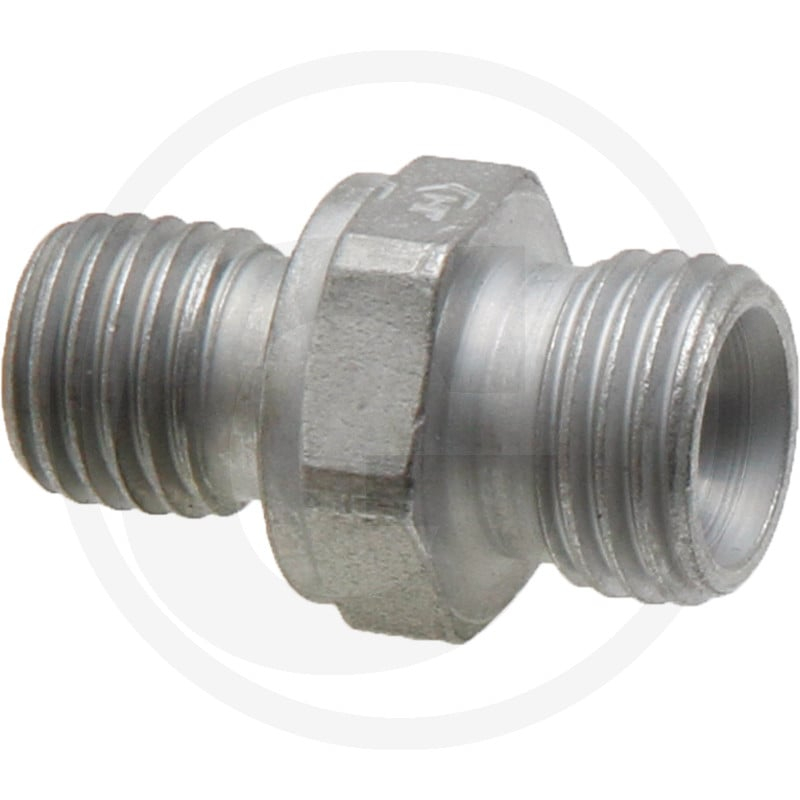

Verschraubung Typ: X-Ge 08-LM12 X 1,5

Art.Nr.81600496

Die STAUFF X-GEM 08 L 12 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch eine Bauform mit gerader Ausführung aus und gehört zur Baureihe 8 L. Die Einschraubverschraubung verfügt über ein Einschraubgewinde von M12 x 1,5 und ein Anschlussgewinde von M14 x 1,5. Der PN-Wert beträgt 400 bar. Die Abmessungen betragen: L 29 mm, D1 8 L mm, L1 37 mm, L2 10 mm, S1 17 mm, S2 17 mm, i 12 mm. Das Gewicht der Komponente beträgt 22 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81600496
  • Passend für: Granit Maschinen (generisch)
  • Kategorie: Ersatzteil
  • Bauform: Gerade
  • Typformel: X-GEM
  • Einschraubgewinde: M12 x 1,5
  • Dichtungsart: Dichtkante
  • PN (bar): 400
  • L (mm): 29
  • Anschlussgewinde: M14 x 1,5
  • D1 (mm): 8 L
  • L1 (mm): 37
  • L2 (mm): 10
  • S1 (mm): 17
  • S2 (mm): 17
  • i (mm): 12
  • Gewinde T: M 12x1,5
  • Gewicht: 22 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.

Technische Spezifikationen

Gewicht0,022 KG
