Ersatzteil
Verschraubung Typ: X-Ge 06-Lm10 X 1, 0
Art.Nr.81600492

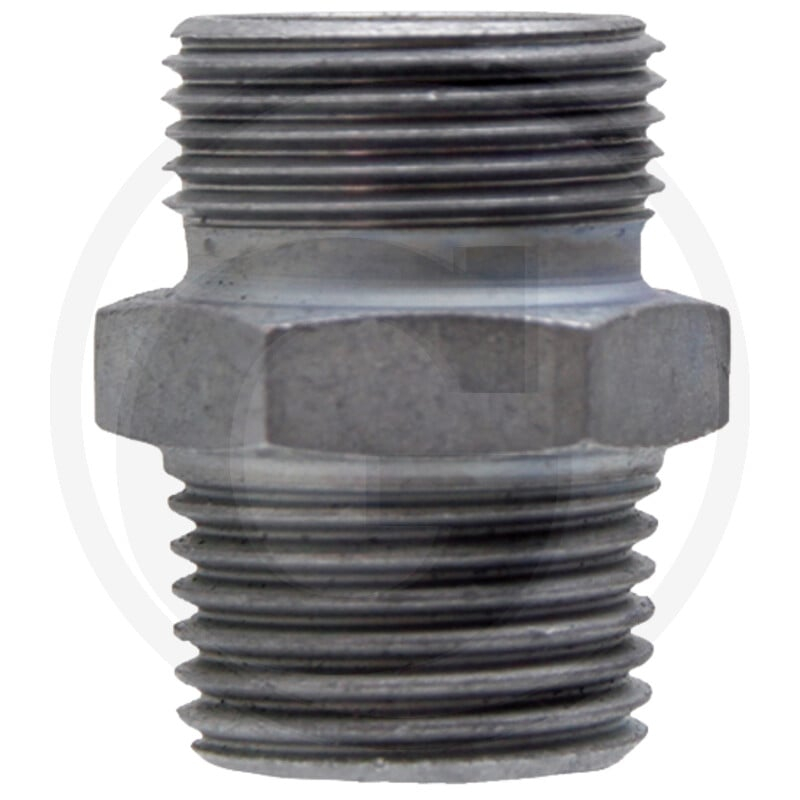

Die STAUFF X-GEM 06 L 10 ist eine gerade Einschraubverschraubung, die Bestandteil von Hydrauliksystemen sein kann. Sie zeichnet sich durch eine Bauform gerade und einen Typformel X-GEM aus. Die Einschraubverschraubung verfügt über ein Einschraubgewinde M10 x 1 und ein Anschlussgewinde M12 x 1,5. Sie ist für einen Druck von 400 bar (PN) ausgelegt. Die Maße betragen: L 23,5 mm, D1 6 L mm, L1 31,5 mm, L2 8,5 mm, S1 14 mm, S2 14 mm und i 8 mm. Das Gewicht der Komponente beträgt 14 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600492
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- PN (bar): 400
- Einschraubgewinde: M10 x 1
- Anschlussgewinde: M12 x 1,5
- L (mm): 23,5
Technische Spezifikationen
| Typformel | X-GEM |
| Bezeichnung | Gerade Einschraubverschraubung |
| Baureihe | 6 L |
| Einschraubgewinde | M10 x 1 |
| Dichtungsart | Dichtkante |
| PN (bar) | 400 |
| L (mm) | 23,5 |
| Anschlussgewinde | M12 x 1,5 |
| Bauform | Gerade |
| D1 (mm) | 6 L |
| L1 (mm) | 31,5 |
| L2 (mm) | 8,5 |
| S1 (mm) | 14 |
| S2 (mm) | 14 |
| i (mm) | 8 |
| Gewinde T | M 10x1 |
| Gewicht | 0,014 KG |
