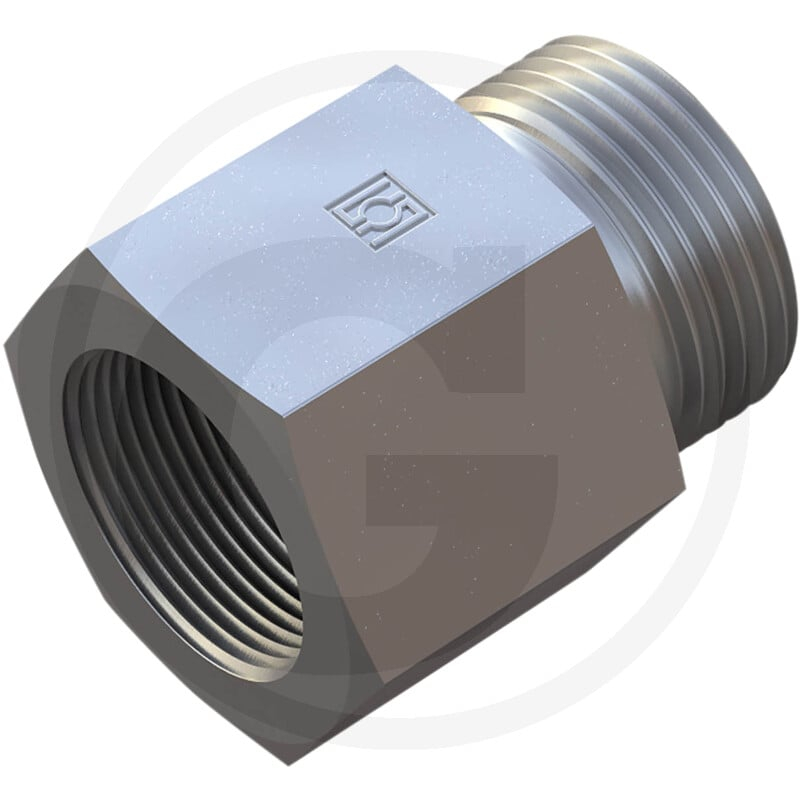

X-Gar 22 L 3/4

Die STAUFF X-GAR 22 L 3/4 ist eine gerade Aufschraubverschraubung aus der Baureihe 22 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen.

Die Verschraubung hat eine Typformel X-GAR, ein Einschraubgewinde G 3/4", ein Anschlussgewinde M30 x 2 und einen PN-Wert von 160 bar. Die Maße betragen L 52 mm, L2 35,5 mm, L3 22 mm, S1 36 mm und S2 36 mm. Das Gewicht der Komponente beträgt 178 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81603683
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-GAR
• Bezeichnung: Gerade Aufschraubverschraubung
• Baureihe: 22 L
• Einschraubgewinde: G 3/4"
• PN (bar): 160
• L (mm): 52
• Anschlussgewinde: M30 x 2
• L2 (mm): 35,5
• L3 (mm): 22
• S1 (mm): 36
• S2 (mm): 36
• Gewicht: 178 g
